Πώς ο πλεγμένος χάλκινος σωλήνας βελτιώνει την ευέλικτη ισχύ και τις συνδέσεις γείωσης;

Περίληψη

Εάν έχετε αντιμετωπίσει ποτέ ραγισμένα ωτία, υπερθερμασμένους βραχίονες, οχλήσεις ή θορυβώδη σήματα κοντά σε εξοπλισμό υψηλής έντασης ρεύματος, γνωρίζετε ήδη τον πραγματικό εχθρό: άκαμπτες συνδέσεις σε μέρη που κινούνται, δονούνται, επεκτείνονται ή χρειάζονται εύκολη πρόσβαση σέρβις.Χάλκινος σωλήνας πλεκτόςέχει σχεδιαστεί ακριβώς για αυτούς που "όλα είναι καλά μέχρι να μην είναι" περιβάλλοντα. Συνδυάζει υψηλή αγωγιμότητα με ευελιξία, βοηθώντας σας να δημιουργήσετε συνδέσεις που παραμένουν αξιόπιστες κάτω από θερμική ανακύκλωση, μηχανική κίνηση και στενούς χώρους εγκατάστασης.

Αυτός ο οδηγός αναλύει τιΧάλκινος σωλήνας πλεκτόςείναι, πού λάμπει, τι κάνουν συνήθως λάθος οι πελάτες όταν το επιλέγουν και πώς να το προσδιορίσετε σωστά την πρώτη φορά. Θα βρείτε επίσης συμβουλές για το μέγεθος, έναν πρακτικό πίνακα σύγκρισης, τις βέλτιστες πρακτικές εγκατάστασης και ένα σύντομο FAQ που θα σας βοηθήσει να μεταβείτε από το "χρειαζόμαστε κάτι ευέλικτο" σε μια σαφή προδιαγραφή, έτοιμη για αγορά.

Πίνακας περιεχομένων

• Περίγραμμα
• Τι είναι ο πλεγμένος χάλκινος σωλήνας
• Ο πόνος του πελάτη λύνει
• Τυπικές περιπτώσεις χρήσης
• Πώς να επιλέξετε τη σωστή προδιαγραφή
• Πρακτικοί πίνακες για το μέγεθος και το ταίριασμα
• Συμβουλές εγκατάστασης και χειρισμού
• Λίστα ελέγχου ποιότητας πριν αγοράσετε
• Συνεργασία με την Dongguan Quande Electronics Co., Ltd.
• FAQ
• Επόμενα Βήματα

Περίγραμμα

1. ΚαθορίζωΧάλκινος σωλήνας πλεκτόςσε απλή γλώσσα και εξηγήστε πώς συμπεριφέρεται σε πραγματικές εγκαταστάσεις.
2. Αντιστοιχίστε τα κοινά σενάρια αστοχίας στα πλεονεκτήματα σχεδιασμού ενός πλεκτού σωληνοειδούς αγωγού.
3. Δείξτε τις πιο συνηθισμένες εφαρμογές και τι έχει μεγαλύτερη σημασία σε κάθε μία.
4. Παρέχετε ένα πλαίσιο επιλογής: υλικό, επιμετάλλωση, πυκνότητα πλεξούδας, διαστάσεις και προσέγγιση τερματισμού.
5. Μοιραστείτε εύχρηστους πίνακες, ώστε οι αγοραστές να μπορούν να ευθυγραμμίσουν τις ανάγκες απόδοσης με μια σαφή προδιαγραφή.
6. Ολοκληρώστε με συμβουλές χειρισμού, μια λίστα ελέγχου ποιότητας και μια φιλική προς τον αγοραστή Συχνές ερωτήσεις.

Τι είναι ο πλεγμένος χάλκινος σωλήνας

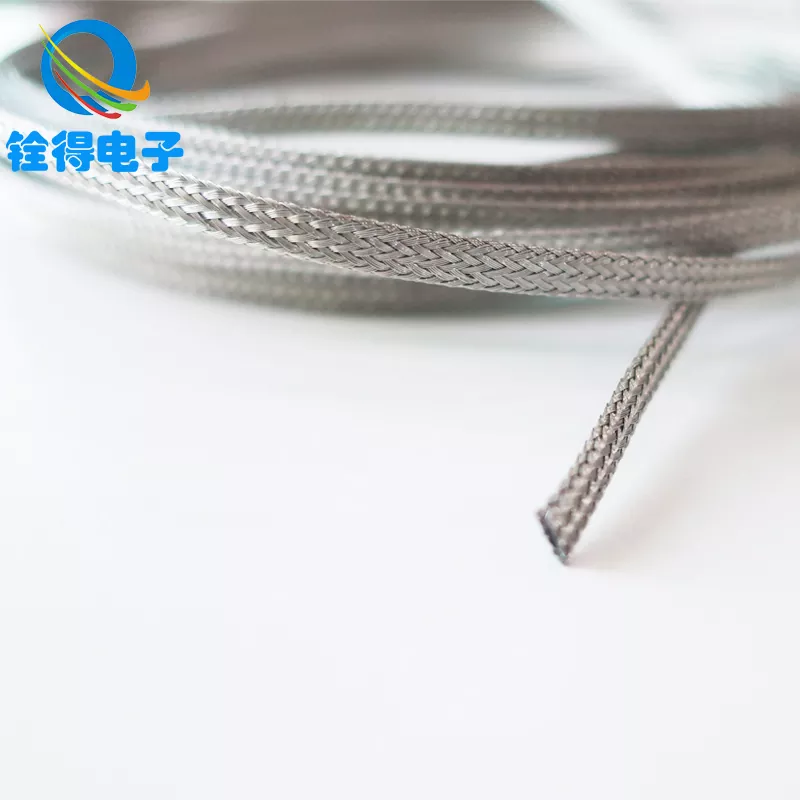

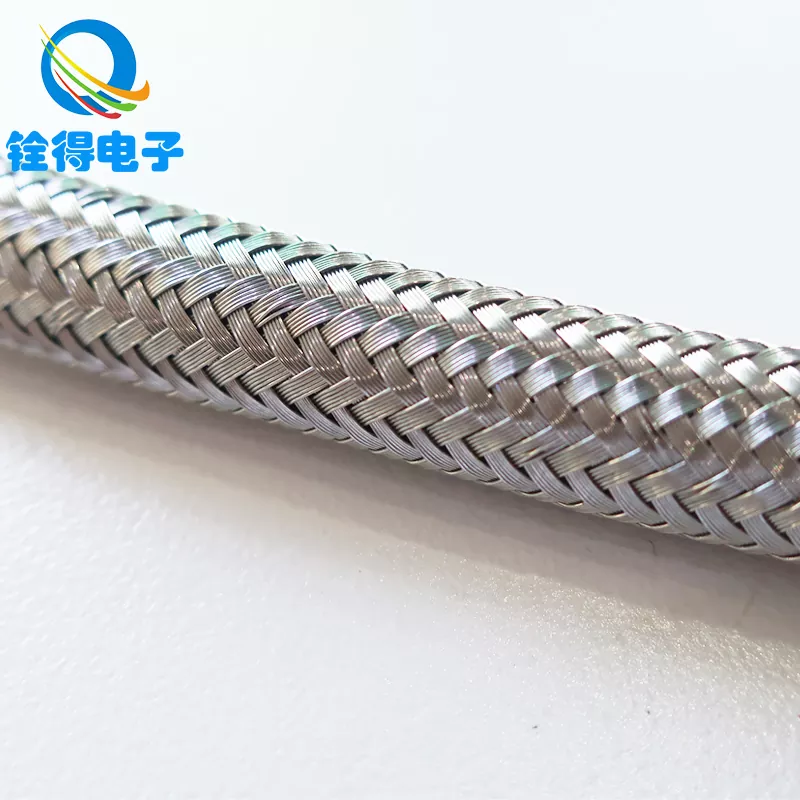

Χάλκινος σωλήνας πλεκτόςείναι μια σωληνοειδής πλεξούδα κατασκευασμένη από πολλαπλά νήματα χάλκινου σύρματος υφασμένα σε ένα εύκαμπτο σχήμα μανίκι ή σωλήνα. Ανάλογα με το σχέδιο, μπορεί να χρησιμοποιηθεί ως:

• Ένας ευέλικτος αγωγός(μεταφορά ρεύματος μεταξύ δύο σημείων όπου συμβαίνει κίνηση ή διαστολή)
• Μια διαδρομή γείωσης(συγκόλληση περιβλημάτων, θυρών, ντουλαπιών, ζυγών και περιστρεφόμενων ή δονούμενων συγκροτημάτων)
• Μια ηλεκτρομαγνητική ασπίδα(μειώνοντας τις παρεμβολές παρέχοντας ένα αγώγιμο περίβλημα γύρω από καλώδια ή συγκροτήματα)
• Προστατευτικό μανίκι(προστατεύει τους εύκαμπτους σωλήνες/καλώδια από την τριβή ενώ προσθέτει αγωγιμότητα)

Σε αντίθεση με μια συμπαγή χάλκινη ράβδο ή ένα άκαμπτο καλώδιο, ένας πλεγμένος σωλήνας μπορεί να λυγίσει επανειλημμένα και να προσαρμοστεί σε στενούς χώρους. Μπορεί επίσης να «αναπνεύσει» με θερμική διαστολή: Καθώς οι θερμοκρασίες αυξάνονται, τα μεταλλικά μέρη διαστέλλονται. όταν κρυώσουν, συστέλλονται. Μια πλεγμένη δομή ανέχεται αυτόν τον κύκλο με μικρότερο κίνδυνο χαλάρωσης του υλικού, ρωγμές στην ωτίδα ή μεταφορά πίεσης σε ευαίσθητους ακροδέκτες.

Ο πόνος του πελάτη λύνει

Οι αγοραστές συνήθως αρχίζουν να αναζητούνΧάλκινος σωλήνας πλεκτόςαφού αντιμετωπίσετε ένα από αυτά τα προβλήματα:

• Υπερθέρμανση στα σημεία σύνδεσηςπου προκαλείται από ανεπαρκή περιοχή επαφής, κακή ευελιξία ή μικροκενά που προκαλούνται από την κίνηση.
• Ραγισμένες προεξοχές και σπασμένα νήματαόπου οι άκαμπτοι αγωγοί αναγκάζονται να κάμπτονται κατά τη δόνηση ή τη συντήρηση.
• Χαλαροί συνδετήρες με την πάροδο του χρόνουλόγω του θερμικού κύκλου και της μηχανικής κίνησης που μεταφέρει πίεση στην άρθρωση.
• Θόρυβος και παρεμβολέςκοντά σε μετατροπείς, μετασχηματιστές, συσκευές διανομής, συγκολλητές ή εξοπλισμό φόρτισης EV.
• Δύσκολα στην εγκατάσταση βραχυκυκλωτήρεςσε στενά ντουλάπια όπου η ακτίνα κάμψης γίνεται αγώνας.
• Πρόωρη διάβρωσησε υγρά, παράκτια ή χημικά ενεργά περιβάλλοντα όταν τα υλικά δεν ταιριάζουν με τις συνθήκες.

Ένας καλά καθορισμένος πλεκτός σωλήνας αντιμετωπίζει αυτά τα ζητήματα συνδυάζοντας αγωγιμότητα, ευελιξία και επιφανειακή κάλυψη. Το αποτέλεσμα είναι μια σύνδεση που είναι πιο εύκολη στη διαδρομή, πιο σταθερό με την πάροδο του χρόνου και λιγότερο ευαίσθητο σε μικρές αλλαγές που θα τιμωρούσαν ένα άκαμπτο τμήμα.

Τυπικές περιπτώσεις χρήσης

Εδώ είναι μέρη του πραγματικού κόσμου όπουΧάλκινος σωλήνας πλεκτόςχρησιμοποιείται συνήθως και αυτό που συνήθως ενδιαφέρει περισσότερο τους λήπτες αποφάσεων:

• Συστήματα διακοπτών και ζυγών:εύκαμπτες συνδέσεις μεταξύ ζυγών ή εξαρτημάτων που θερμαίνονται υπό φορτίο.
• Μετασχηματιστές και διανομή ισχύος:γείωση και συγκόλληση για μείωση του κινδύνου σφάλματος και διατήρηση σταθερού δυναμικού.
• Πλατφόρμες σιδηροδρομικών και αυτοκινήτων:Ανθεκτική στους κραδασμούς συγκόλληση και εύκαμπτες διαδρομές ρεύματος.
• Συστήματα EV/φόρτισης και μετατροπέα:διαχείριση υψηλού ρεύματος με ταυτόχρονη μείωση του ηλεκτρικού θορύβου.
• Βιομηχανικά ντουλάπια και περιβλήματα:ιμάντες συγκόλλησης πόρτας και διαδρομές γείωσης που πρέπει να λυγίζουν με το άνοιγμα/κλείσιμο.
• Θωράκιση EMI για καλώδια και συγκροτήματα:έναν αγώγιμο σωλήνα γύρω από τα καλώδια για μείωση της ευαισθησίας παρεμβολών.

Πώς να επιλέξετε τη σωστή προδιαγραφή

Το καλύτεροΧάλκινος σωλήνας πλεκτόςγια το έργο σας εξαρτάται από το πώς θα χρησιμοποιηθεί: τρέχον επίπεδο, κύκλος εργασίας, περιβάλλον, απαιτούμενη ευελιξία, και μέθοδος τερματισμού. Παρακάτω είναι ένα πρακτικό πλαίσιο επιλογής που μπορείτε να παραδώσετε στη μηχανική, την αγορά και τον προμηθευτή σας.

1) Προσδοκίες τύπου χαλκού και αγωγιμότητας

• Γυμνός χαλκός:ισχυρή αγωγιμότητα, κοινή σε ελεγχόμενα περιβάλλοντα.
• Κονσερβοποιημένος χαλκός:καλύτερη αντοχή στην οξείδωση και ευκολότερη συγκόλληση, που συχνά προτιμάται σε υγρές ή μεταβλητές συνθήκες.
• Ειδική επίστρωση:χρησιμοποιείται για μοναδικές ανάγκες διάβρωσης ή διεπαφής (επιλέξτε με βάση το περιβάλλον και τα υλικά ζευγαρώματος).

2) Κατασκευή και πυκνότητα πλεξούδας

• Διάμετρος σύρματος και αριθμός κλώνωνεπηρεάζουν την ευελιξία και την ανθεκτικότητα.
• Κάλυψη πλεξούδαςεπηρεάζει την απόδοση θωράκισης και τη σταθερότητα επαφής.
• Αναλογία επέκτασηςέχει σημασία όταν ο σωλήνας πρέπει να ταιριάζει σε ένα εύρος διαμέτρων.

3) Διαστάσεις που έχουν πραγματικά σημασία

• Εσωτερική διάμετρος (ID):είτε ταιριάζει πάνω από το εξάρτημα-στόχο ή τη δέσμη καλωδίων.
• Εξωτερική διάμετρος (OD):είτε χωράει μέσα σε αδένες, σφιγκτήρες ή κανάλια δρομολόγησης.
• Μήκος και βρόχος υπηρεσίας:αφήνοντας αρκετή χαλαρότητα ώστε η πλεξούδα να μην γίνει το «ελατήριο» στην άρθρωση σας.

4) Μέθοδος τερματισμού

• Πρεσαριστές ωτίδες/κουφώματα:κοινό για ιμάντες γείωσης και βραχυκυκλωτήρες.
• Συγκολλημένα/συγκολλημένα άκρα:χρησιμοποιείται όταν απαιτείται υψηλή αξιοπιστία και χαμηλή αντίσταση επαφής.
• Τερματισμός σφιγκτήρα ή ταινίας:χρησιμοποιείται συχνά για εφαρμογές θωράκισης για διατήρηση επαφής 360 μοιρών.

5) Περιβάλλον και πραγματικότητα διάβρωσης

• Η υγρασία, η έκθεση στο αλάτι, οι βιομηχανικές χημικές ουσίες και τα ανόμοια μέταλλα μπορούν να αλλάξουν αυτό που φαίνεται «αρκετά καλό».
• Εάν ο εξοπλισμός σας ζει σε εξωτερικούς χώρους ή κοντά σε αλμυρό αέρα, η επιλογή επιμετάλλωσης και η προστασία των αρμών γίνονται αδιαπραγμάτευτα.

Πρακτικοί πίνακες για το μέγεθος και το ταίριασμα

Πίνακας 1: Αντιστοίχιση των αναγκών εφαρμογής με τα χαρακτηριστικά του πλεκτού σωλήνα

Πίνακας 2: Κατάλογος ελέγχου φιλικός προς τον αγοραστή για τον καθορισμό του Χάλκινος σωλήνας πλεκτός

Συμβουλές εγκατάστασης και χειρισμού

Ακόμα και το καλύτεροΧάλκινος σωλήνας πλεκτόςμπορεί να έχει χαμηλή απόδοση εάν κοπεί, χειριστεί ή τερματιστεί άσχημα. Αυτές οι φιλικές προς το πεδίο συμβουλές μειώνουν την επανεργασία και τις αποτυχίες:

• Αποτρέψτε το τρίψιμο κατά την κοπή:χρησιμοποιήστε μια μέθοδο που διατηρεί τα νήματα περιορισμένα (περιτύλιξη ταινίας πριν από την κοπή ή χρησιμοποιήστε τα κατάλληλα εργαλεία).
• Προσθέστε έναν βρόχο υπηρεσίας όταν υπάρχει κίνηση:επιτρέψτε απαλές καμπύλες και όχι σφιχτές στροφές στο σημείο τερματισμού.
• Προστατέψτε τα άκρα:Η θερμική συρρίκνωση, οι μπότες ή τα μανίκια μπορούν να μειώσουν την τριβή και να εμποδίσουν την εξάπλωση των αδέσποτων κλώνων.
• Εξασφαλίστε καθαρές επιφάνειες ζευγαρώματος:αφαιρέστε την οξείδωση ή τα υπολείμματα όπου οι ωτίδες ή οι σφιγκτήρες έρχονται σε επαφή με μέταλλο.
• Προσέξτε ανόμοια μέταλλα:Εάν το υλικό σας δεν είναι φιλικό προς τον χαλκό, σκεφτείτε στρατηγικές προστασίας της επιφάνειας για να μειώσετε τα γαλβανικά προβλήματα.
• Σημασία έχει η ροπή:Η σταθερή στερέωση μειώνει τη μικροκίνηση και σταθεροποιεί την αντίσταση επαφής.

Για χρήσεις θωράκισης, δώστε προτεραιότητα στην επαφή 360 μοιρών: μια πλεξούδα που αγγίζεται μόνο σε ένα μικρό σημείο μπορεί να φαίνεται τοποθετημένη, αλλά δεν θα προσφέρει σταθερή μείωση του θορύβου. Για βραχυκυκλωτήρες υψηλού ρεύματος, εστιάστε στην ακεραιότητα του άκρου: η στιβαρή πτύχωση ή οι σχεδιασμένες τελικές επεξεργασίες δημιουργούν συνήθως τη μεγαλύτερη διαφορά αξιοπιστίας.

Λίστα ελέγχου ποιότητας πριν αγοράσετε

Εάν προμηθεύεστεΧάλκινος σωλήνας πλεκτόςγια κρίσιμο εξοπλισμό, θέλετε προβλέψιμη αγωγιμότητα, σταθερή γεωμετρία πλεξούδας και σταθερά υλικά. Χρησιμοποιήστε αυτήν τη λίστα ελέγχου κατά την εξέταση δειγμάτων ή τεκμηρίωσης προμηθευτή:

• Συνοχή υλικού:επιβεβαιώστε την ποιότητα χαλκού και το φινίρισμα που ταιριάζει με το περιβάλλον σας και τη μέθοδο σύνδεσης.
• Ομοιομορφία πλεξούδας:ελέγξτε για κενά, ασυνεπείς επιλογές ή ανομοιόμορφη κάλυψη σε όλο το μήκος.
• Σταθερότητα διαστάσεων:επαληθεύστε το ID/OD υπό χαλαρές και εγκατεστημένες συνθήκες, ειδικά εάν εμπλέκεται διάταση.
• Αξιοπιστία τερματισμού (εάν συναρμολογηθεί):επιθεωρήστε τη συμμετρία πτύχωσης, τις προσδοκίες αντοχής έλξης και τη σφράγιση του άκρου.
• Συσκευασία και χειρισμός:Η κακή συσκευασία μπορεί να παραμορφώσει τις πλεξούδες ή να προκαλέσει μόλυνση πριν καν φτάσει το εξάρτημα στη γραμμή σας.

Συνεργασία με την Dongguan Quande Electronics Co., Ltd.

Όταν αγοράζετε πλεκτούς αγωγούς, δεν αγοράζετε μόνο χαλκό - αγοράζετε επαναληψιμότητα: την ίδια πυκνότητα πλεξούδας, την ίδια εφαρμογή και το ίδιο αποτέλεσμα τερματισμού κάθε φορά που λειτουργεί η γραμμή παραγωγής σας.Dongguan Quande Electronics Co., Ltd.παρέχειΧάλκινος σωλήνας πλεκτόςλύσεις σχεδιασμένες για εφαρμογές όπου η ευελιξία, η αγωγιμότητα και η ανθεκτικότητα πρέπει να συνυπάρχουν στο ίδιο μέρος.

Εάν έχετε ήδη ένα σχέδιο ή έναν αριθμό εξαρτήματος παλαιού τύπου, μπορείτε συνήθως να το μεταφράσετε γρήγορα σε σαφείς προδιαγραφές. Εάν δεν το κάνετε, μπορεί να δημιουργηθεί μια πρακτική προδιαγραφή από μερικές εισόδους: πού είναι εγκατεστημένο, πώς κινείται, με τι συνδέεται και σε ποιο περιβάλλον ζει. Αυτό συχνά αρκεί για να περιορίσετε το υλικό, το εύρος μεγέθους, και τερματίστε τις επιλογές θεραπείας χωρίς αγορές με δοκιμή και σφάλμα.

FAQ

Επόμενα Βήματα

Εάν η τρέχουσα εγκατάσταση υποφέρει από θερμότητα, κραδασμούς, σφιχτή δρομολόγηση ή αναξιόπιστη γείωση,Χάλκινος σωλήνας πλεκτόςείναι συχνά η απλούστερη αναβάθμιση που προσφέρει μια μετρήσιμη ενίσχυση σταθερότητας. Ο πιο γρήγορος δρόμος για μια σωστή επιλογή είναι να ορίσετε τους περιορισμούς εγκατάστασης (χώρος, κίνηση, εναλλαγή θερμοκρασίας) και τη μέθοδο τερματισμού. Από εκεί και πέρα, το σωστό υλικό και κατασκευή πλεξούδας συνήθως γίνονται εμφανείς.
