Γιατί η επιλογή του καλωδίου γείωσης καθορίζει την ασφάλεια, την αξιοπιστία και την απόδοση του θορύβου;

Περίληψη

A καλώδιο γείωσηςείναι εύκολο να παραβλεφθεί έως ότου κάτι πάει στραβά: απροσδόκητη επαναφορά του εξοπλισμού, παρεμβολές που καταστρέφουν τα σήματα, μυρμήγκιασμα περιβλημάτων, αποτυχημένες επιθεωρήσεις ή (στη χειρότερη περίπτωση) κίνδυνος ηλεκτροπληξίας και πυρκαγιάς. Αυτός ο οδηγός αναλύει πώς λειτουργούν πραγματικά τα καλώδια γείωσης σε πραγματικά συστήματα, τι προκαλεί συνήθως προβλήματα γείωσης και πώς να επιλέξετε ένα καλώδιο γείωσης που ταιριάζει στους ηλεκτρικούς, μηχανικούς και περιβαλλοντικούς περιορισμούς σας. Στην πορεία, θα λάβετε πρακτικές λίστες ελέγχου, έναν πίνακα σύγκρισης κοινών αγωγών γείωσης και συμβουλές εγκατάστασης αποδεδειγμένες στο πεδίο. Εάν αξιολογείτε προϊόντα γείωσης με πλεκτό ή χτίζετε μια στρατηγική γείωσης για μια μηχανή, πίνακα, όχημα ή περίβλημα, θα φύγετε με σαφή επόμενα βήματα. Για κατασκευαστές και ομάδες έργου,Dongguan Quande Electronics Co., Ltd.υποστηρίζει την επιλογή και την προσαρμογή αγωγού γείωσης, ώστε το σχέδιό σας να αποδίδει με συνέπεια από το πρωτότυπο μέχρι την παραγωγή.

Πίνακας περιεχομένων

• Περίγραμμα
• Τι κάνει στην πραγματικότητα ένα καλώδιο γείωσης
• Θέματα γείωσης σημείων πόνου πελατών Δημιουργία
• Πώς να επιλέξετε το σωστό καλώδιο γείωσης
• Κοινοί τύποι αγωγών γείωσης και πότε πρέπει να χρησιμοποιηθούν
• Παρατηρήσεις μεγέθους που αποτρέπουν τις αιφνιδιαστικές αποτυχίες
• Πρακτικές εγκατάστασης που κάνουν ή διακόπτουν τη γείωση
• Συνηθισμένα λάθη και πώς να τα αποφύγετε
• Πώς να επαληθεύσετε την ποιότητα γείωσης στο πεδίο
• FAQ
• Επόμενα Βήματα

Περίγραμμα

1. Σκοπός του καλωδίου γείωσης στην ασφάλεια και την ακεραιότητα του σήματος
2. Συμπτώματα κακής γείωσης και γιατί συμβαίνουν
3. Πλαίσιο επιλογής που καλύπτει το ηλεκτρικό φορτίο, τη συμπεριφορά συχνότητας και το περιβάλλον
4. Σύγκριση πλεγμένων ιμάντων, συρμάτων και ράβδων ζυγών
5. Λεπτομέρειες εγκατάστασης που μειώνουν την αντίσταση και αποτρέπουν τη χαλάρωση
6. Μέθοδοι επαλήθευσης και πρακτικοί έλεγχοι αποδοχής
7. Συχνές ερωτήσεις και οδηγίες προμήθειας

Τι κάνει στην πραγματικότητα ένα καλώδιο γείωσης

Η φράση "σύρμα γείωσης" χρησιμοποιείται για πολλές εργασίες και η ανάμειξή τους είναι όπου πολλά έργα μπαίνουν σε μπελάδες. Στις περισσότερες εφαρμογές, ένα καλώδιο γείωσης υποστηρίζει μία ή περισσότερες από αυτές τις λειτουργίες:

• Διαδρομή σφάλματος ασφαλείας: Εάν ένας ενεργός αγωγός έρθει σε επαφή με ένα μεταλλικό περίβλημα, η διαδρομή γείωσης βοηθά στη μεταφορά ρεύματος σφάλματος, ώστε οι συσκευές προστασίας να μπορούν να σβήσουν γρήγορα.
• Ισοδυναμική συγκόλληση: Η σύνδεση μεταλλικών μερών ώστε να παραμένουν σχεδόν στο ίδιο δυναμικό μειώνει την τάση αφής και ελαχιστοποιεί τον κίνδυνο δημιουργίας τόξου.
• Έλεγχος θορύβου και σταθερότητα αναφοράς: Μια καλή σύνδεση γείωσης μπορεί να μειώσει τις ηλεκτρομαγνητικές παρεμβολές παρέχοντας μια ελεγχόμενη διαδρομή επιστροφής και μειώνοντας την αντίσταση στις σχετικές συχνότητες.
• Εκτροπή κεραυνών και υπερτάσεων: Σε ορισμένα συστήματα, οι αγωγοί γείωσης βοηθούν στην ασφαλή δρομολόγηση των μεταβατικών στοιχείων υψηλής ενέργειας (συχνά ως μέρος μιας ευρύτερης στρατηγικής συγκόλλησης και υπερτάσεων).

Προσέξτε τη λέξηαντίσταση, όχι μόνο αντίσταση. Πολλά προβλήματα γείωσης εμφανίζονται σε υψηλότερες συχνότητες όπου ένας αγωγός που φαίνεται «καλός» σε ένα βασικό μετρητή εξακολουθεί να συμπεριφέρεται άσχημα λόγω επαγωγής, μήκους και γεωμετρίας σύνδεσης. Αυτός είναι ο λόγος για τον οποίο το φυσικό σχήμα ενός αγωγού γείωσης μπορεί να έχει τόση σημασία όσο το εμβαδόν της διατομής του.

Θέματα γείωσης σημείων πόνου πελατών Δημιουργία

Εάν είχατε ποτέ ένα σύστημα να περάσει μια δοκιμή πάγκου αλλά αποτύχατε σε εργοστασιακή, όχημα ή εξωτερική εγκατάσταση, η γείωση είναι συχνά μέρος της ιστορίας. Εδώ είναι τα πιο κοινά σημεία πόνου πελατών που βλέπουμε σε βιομηχανικά και ηλεκτρονικά συστήματα:

• Τυχαίες επαναφορές και ανεξήγητα σφάλματα: Οι διακοπτόμενες συνδέσεις γείωσης μπορεί να δημιουργήσουν αλλαγές τάσης που προκαλούν σύγχυση στα ηλεκτρονικά ελέγχου.
• EMI που δεν θα εξαφανιστεί: Η θωράκιση και τα φίλτρα δεν μπορούν να αντισταθμίσουν πλήρως την κακή διαδρομή επιστροφής ή τη σύνδεση υψηλής σύνθετης αντίστασης μεταξύ των περιβλημάτων.
• Αποτυχημένες επιθεωρήσεις ή καθυστερήσεις συμμόρφωσης: Η ανεπαρκής συγκόλληση, οι εσφαλμένοι τερματισμοί ή η κακή τεκμηρίωση μπορεί να οδηγήσουν σε εκ νέου εργασία και ολίσθηση χρονοδιαγράμματος.
• Υπερθέρμανση στα σημεία σύνδεσης: Ένα «μικρό» πρόβλημα επαφής γίνεται hot spot υπό συνθήκες ρεύματος σφάλματος ή επαναλαμβανόμενων υπερτάσεων.
• Διάβρωση και χαλάρωση: Εξωτερικά, θαλάσσια, υγρά ή χημικά περιβάλλοντα μπορούν να υποβαθμίσουν τις συνδέσεις πιο γρήγορα από ό,τι αναμένουν οι ομάδες.
• Πονοκέφαλοι συναρμολόγησης: Τα καλώδια που είναι πολύ άκαμπτα, πολύ κοντά ή επιρρεπή σε κόπωση μπορεί να κάνουν την παραγωγή ασυνεπής.

Τα καλά νέα είναι ότι τα περισσότερα από αυτά μπορούν να προληφθούν. Το κλειδί είναι να αντιμετωπίζουμε τη γείωση ως πρόβλημα μηχανικής και ηλεκτρικής σχεδίασης, όχι ως εκ των υστέρων.

Πώς να επιλέξετε το σωστό καλώδιο γείωσης

Μια αξιόπιστη διαδικασία επιλογής ξεκινά με τους πραγματικούς σας περιορισμούς, όχι απλώς μια περιγραφή καταλόγου. Χρησιμοποιήστε αυτό το πλαίσιο:

1) Καθορίστε την εργασία γείωσης

• Είναι κατά κύριο λόγο σύνδεση ασφαλείας, έλεγχος θορύβου, χειρισμός υπερτάσεων ή συνδυασμός;
• Είναι συγκόλληση από περίβλημα σε περίβλημα, κόλληση πόρτας, συγκόλληση πάνελ ή τερματισμός θωράκισης καλωδίου;

2) Χαρτογραφήστε τις ηλεκτρολογικές απαιτήσεις

• Τρέχουσες προσδοκίες σφάλματος: Η συμπεριφορά της προστατευτικής συσκευής εξαρτάται από μια διαδρομή χαμηλής σύνθετης αντίστασης.
• Συμπεριφορά συχνότητας: Για το θόρυβο και το EMI, οι κοντύτεροι και φαρδύτεροι αγωγοί συχνά έχουν καλύτερη απόδοση από τους μεγαλύτερους και στενότερους αγωγούς.
• Κύκλος εργασίας: Οι περιστασιακές υπερτάσεις διαφέρουν από τη συνεχή κοινή χρήση ρεύματος.

3) Ταίριαξε με τη μηχανική πραγματικότητα

• Θα λυγίσει (πόρτες, μεντεσέδες, δόνηση, ρομποτική); Εάν ναι, ένας εύκαμπτος αγωγός γείωσης είναι κρίσιμος.
• Είναι περιορισμένος ο χώρος; Υπάρχει απαίτηση επαναλαμβανόμενης ακτίνας κάμψης;
• Οι εγκαταστάτες θα έχουν σταθερή πρόσβαση στους συνδετήρες ροπής σωστά;

4) Σκεφτείτε το περιβάλλον

• Η υγρασία, το σπρέι αλατιού, τα χημικά, η υψηλή θερμοκρασία, η έκθεση στην υπεριώδη ακτινοβολία ή η μόλυνση από λάδι μπορεί να αλλάξουν τις επιλογές υλικών.
• Εάν είναι πιθανή η διάβρωση, οι επιφανειακές επεξεργασίες και το υλικό σύνδεσης έχουν σημασία όσο και το υλικό του αγωγού.

5) Αποφασίστε έγκαιρα τη στρατηγική τερματισμού

• Οι ακροδέκτες δακτυλίου, τα ωτία, οι γλωττίδες συγκόλλησης, οι συνδέσεις με καρφιά ή η συγκόλληση τύπου σφιγκτήρα απαιτούν διαφορετικές κατασκευές αγωγών.
• Η συνέπεια στον τερματισμό ισοδυναμεί με συνέπεια στην απόδοση.

Εάν θέλετε λιγότερες εκπλήξεις στην παραγωγή, κλειδώστε αυτές τις αποφάσεις πριν ολοκληρώσετε τα σχέδια λουριών. Dongguan Quande Electronics Co., Ltd. συχνά υποστηρίζει ομάδες επιβεβαιώνοντας την προσαρμογή, την ευελιξία και τη συμβατότητα τερματισμού πριν από τη μαζική παραγωγή.

Κοινοί τύποι αγωγών γείωσης και πότε πρέπει να χρησιμοποιηθούν

Για πολλά βιομηχανικά ντουλάπια, η «καλύτερη» επιλογή είναι ένας συνδυασμός: μια ράβδος συγκόλλησης στο πάνελ, κοντές πλεκτές λωρίδες για πόρτες και κινούμενα μέρη και καλοτερματισμένους αγωγούς για σταθερές συνδέσεις.

Παρατηρήσεις μεγέθους που αποτρέπουν τις αιφνιδιαστικές αποτυχίες

Το μέγεθος δεν είναι απλώς «το μεγαλύτερο τόσο καλύτερο». Το υπερβολικό μέγεθος μπορεί να δημιουργήσει δυσκαμψία, προβλήματα συναρμολόγησης και κόπωση. Η μείωση του μεγέθους μπορεί να υπερθερμανθεί, να αποτύχει η εκκαθάριση της προστατευτικής συσκευής ή να δημιουργήσει ασταθείς αναφορές. Λάβετε υπόψη αυτές τις αρχές:

• Πιο κοντός χτυπάει πιο χοντρόςγια πολλά ζητήματα που σχετίζονται με τον θόρυβο. Η μείωση του μήκους συχνά βελτιώνει την απόδοση περισσότερο από την αύξηση της διατομής.
• Το ευρύτερο μπορεί να νικήσει το γύροσε υψηλότερες συχνότητες. Οι επίπεδες πλεκτές λωρίδες μπορούν να μειώσουν την αντίσταση όταν τοποθετηθούν σωστά.
• Η περιοχή σύνδεσης έχει σημασία. Ένας παχύς αγωγός σε ένα μικροσκοπικό έμπλαστρο επαφής μπορεί να εξακολουθεί να έχει κακή απόδοση.
• Τα θερμικά συμβάντα και τα συμβάντα σφάλματος είναι διαφορετικά. Ένας αγωγός μπορεί να επιβιώσει από έναν σύντομο παλμό σφάλματος αλλά να αποτύχει υπό επαναλαμβανόμενες υπερτάσεις ή θέρμανση σε κακή άρθρωση.

Εάν το σχέδιό σας πρέπει να πληροί έναν συγκεκριμένο ηλεκτρικό κώδικα ή βιομηχανικό πρότυπο, χρησιμοποιήστε τη μέθοδο μεγέθους αυτού του προτύπου ως βασική γραμμή και, στη συνέχεια, επιστρώστε τις μηχανικές και περιβαλλοντικές απαιτήσεις από πάνω. Σε περίπτωση αμφιβολίας, αντιμετωπίζετε τον τερματισμό και την τοποθέτηση ως αντικείμενα σχεδίασης πρώτης κατηγορίας και όχι ως "λεπτομέρειες εγκατάστασης".

Πρακτικές εγκατάστασης που κάνουν ή διακόπτουν τη γείωση

Οι περισσότερες αστοχίες γείωσης συμβαίνουν στις διεπαφές. Ο αγωγός σπάνια είναι το πρόβλημα. η σύνδεση συνήθως είναι. Αυτές οι πρακτικές βελτιώνουν δραματικά τα αποτελέσματα:

Χρησιμοποιήστε καθαρή επαφή μετάλλου με μέταλλο όπου απαιτείται συγκόλληση

• Αφαιρέστε το χρώμα, την ανοδίωση ή τις επικαλύψεις στο σημείο συγκόλλησης, εκτός εάν το υλικό έχει σχεδιαστεί για να τρυπάει τις επικαλύψεις με αξιοπιστία.
• Χρησιμοποιήστε κατάλληλες ροδέλες ή υλικό συγκόλλησης για να διατηρήσετε την πίεση επαφής με την πάροδο του χρόνου.

Ελέγξτε τη χαλάρωση υπό κραδασμούς

• Χρησιμοποιήστε μεθόδους κλειδώματος συμβατές με το υλικό και το περιβάλλον σας.
• Εφαρμόστε σταθερή ροπή και τεκμηριώστε την για παραγωγή.

Ελαχιστοποιήστε το μήκος και αποφύγετε τους βρόχους

• Δρομολογήστε τους αγωγούς γείωσης όσο το δυνατόν πιο κοντά και άμεσα.
• Αποφύγετε τους μεγάλους βρόχους που μπορούν να πάρουν παρεμβολές όπως μια κεραία.

Σχεδιάστε για κίνηση αντί να ελπίζετε ότι δεν θα κινηθεί

• Για πόρτες, μεντεσέδες και δονούμενα συγκροτήματα, ένας πλεγμένος ιμάντας γείωσης με κατάλληλη ανακούφιση τάσης συχνά διαρκεί περισσότερο από ένα άκαμπτο σύρμα.
• Σεβαστείτε την ακτίνα κάμψης και βεβαιωθείτε ότι ο ιμάντας ή το καλώδιο δεν είναι η μηχανική αναστολή.

Τυποποίηση τερματισμών

• Επιλέξτε ένα στυλ τερματισμού και εφαρμόστε το με συνέπεια σε όλες τις εκδόσεις.
• Η ποιότητα της πτύχωσης, η εφαρμογή των ωτίδων και η προετοιμασία της επιφάνειας επαφής πρέπει να είναι ελεγχόμενες διαδικασίες.

Συνηθισμένα λάθη και πώς να τα αποφύγετε

• Χρήση μακριών "κοτσιδάκια" για ασπίδεςπου υπονομεύουν την απόδοση υψηλών συχνοτήτων. Διατηρήστε τους δεσμούς ασπίδας βραχείς και εξετάστε τις προσεγγίσεις σφιγκτήρα όταν χρειάζεται.
• Βασίζεται στην επαφή του πλαισίου μέσω της βαφής. Εάν δεν μπορείτε να εγγυηθείτε μεταλλική επαφή, μην υποθέσετε ότι υπάρχει.
• Ανάμιξη μετάλλων χωρίς προγραμματισμό. Ανόμοια μέταλλα και υγρασία μπορούν να επιταχύνουν τη διάβρωση και να αυξήσουν την αντίσταση.
• Αγνοώντας τη συγκόλληση της πόρτας. Ένα υπέροχο έδαφος πάνελ δεν βοηθά εάν η πόρτα γίνει μια θορυβώδης πλωτή πλάκα.
• Υπερ-κάμψη ενός άκαμπτου αγωγού. Η κόπωση από κραδασμούς είναι πραγματική. επιλέξτε έναν αγωγό σχεδιασμένο για κίνηση.
• Δοκιμή μόνο με ένα μπιπ βασικής συνέχειας. Η συνέχεια δεν ισοδυναμεί με έναν ισχυρό δεσμό χαμηλής σύνθετης αντίστασης υπό πραγματικές συνθήκες.

Πώς να επαληθεύσετε την ποιότητα γείωσης στο πεδίο

Η επαλήθευση πρέπει να αντιστοιχεί στον κίνδυνο. Για απλή συγκόλληση, ένας έλεγχος χαμηλής αντίστασης μπορεί να είναι χρήσιμος. Για ευαίσθητα συστήματα, μπορεί να χρειαστείτε πρόσθετες μεθόδους. Οι πρακτικές επιλογές περιλαμβάνουν:

• Οπτική επιθεώρηση: Επιβεβαιώστε την αφαίρεση της επίστρωσης, τον τύπο υλικού και ότι ο αγωγός δεν καταπονείται.
• Μέτρηση χαμηλής αντίστασης: Μετρήστε κατά μήκος του δεσμού με ένα όργανο κατάλληλο για εργασίες χαμηλών ohm, όχι μόνο με ένα βασικό πολύμετρο.
• Δοκιμή Wiggle: Μετακινήστε προσεκτικά τις πόρτες ή τις ζώνες ενώ παρακολουθείτε για διαλείπουσα συμπεριφορά.
• Θερμικός έλεγχος υπό φορτίο: Τα θερμά σημεία συχνά αποκαλύπτουν αρθρώσεις υψηλής αντίστασης.
• Επικύρωση συμπτωμάτων θορύβου: Εάν η γείωση προορίζεται να μειώσει τις παρεμβολές, επιβεβαιώστε με μετρήσεις πριν και μετά που ταιριάζουν στις πραγματικές συνθήκες λειτουργίας σας.

Εάν το σύστημά σας είναι κρίσιμο για την ασφάλεια, ακολουθήστε τους ισχύοντες ηλεκτρικούς κώδικες και τις οργανωτικές διαδικασίες δοκιμών. Αυτό το άρθρο παρέχει γενικές μηχανολογικές οδηγίες, αλλά τα τελικά κριτήρια αποδοχής θα πρέπει να ταιριάζουν με τον κλάδο και τις υποχρεώσεις συμμόρφωσής σας.

FAQ

• Είναι ένα καλώδιο γείωσης το ίδιο με ένα ουδέτερο καλώδιο;
  Όχι. Σε πολλά συστήματα, ο ουδέτερος μεταφέρει ρεύμα επιστροφής κατά την κανονική λειτουργία, ενώ ο αγωγός γείωσης προορίζεται για συγκόλληση ασφαλείας και συνθήκες σφάλματος. Υπηρετούν διαφορετικούς ρόλους και αντιμετωπίζονται διαφορετικά στο σχεδιασμό και την εγκατάσταση.

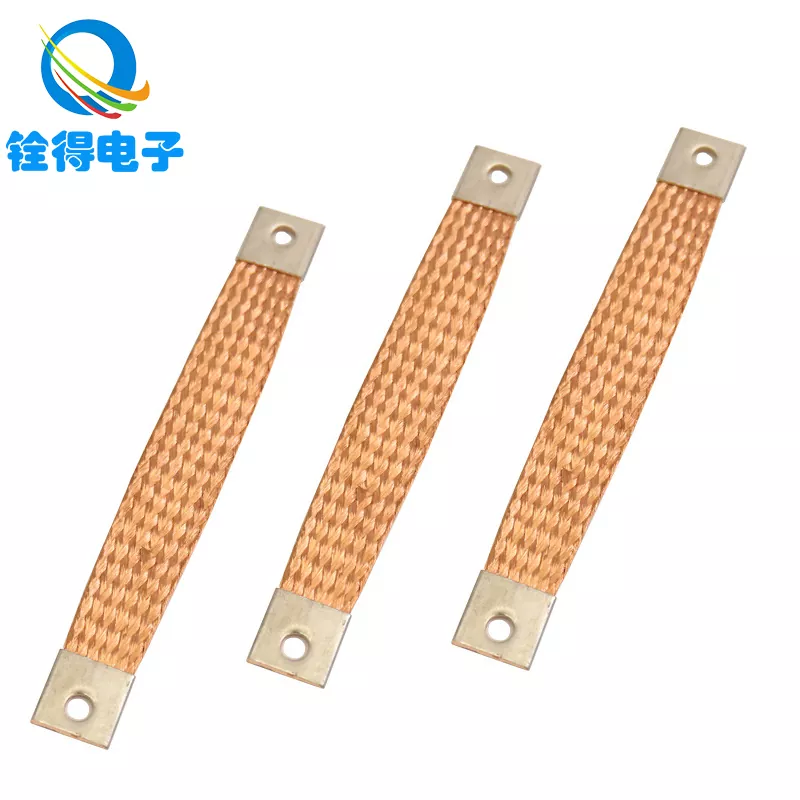

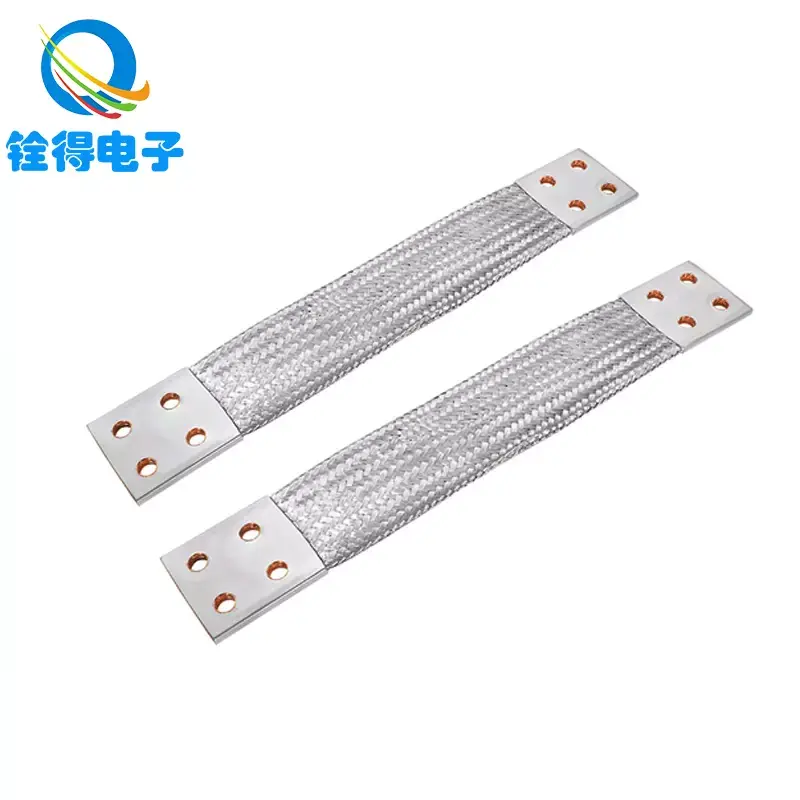

• Πότε πρέπει να χρησιμοποιήσω έναν πλεγμένο ιμάντα γείωσης αντί για ένα κανονικό σύρμα;
  Οι πλεκτοί ιμάντες προτιμώνται συχνά για τη συγκόλληση κινητών μερών, περιβαλλόντων δόνησης ή σύντομες, φαρδιές συνδέσεις χαμηλής σύνθετης αντίστασης που υποστηρίζουν τον έλεγχο του θορύβου. Μπορούν επίσης να κάνουν τη συγκόλληση της πόρτας και τη συγκόλληση του περιβλήματος πιο αξιόπιστη όταν η κάμψη είναι αναπόφευκτη.
• Το παχύτερο καλώδιο γείωσης μειώνει πάντα τις παρεμβολές;
  Όχι πάντα. Η μείωση του μήκους, η βελτίωση της περιοχής σύνδεσης και η χρήση μιας γεωμετρίας που μειώνει την σύνθετη αντίσταση μπορεί να έχει μεγαλύτερη σημασία από την απλή αύξηση της διατομής—ειδικά για θόρυβο υψηλότερης συχνότητας.
• Γιατί το σύστημά μου εξακολουθεί να έχει θόρυβο, παρόλο που όλα δείχνουν συνέχεια;
  Η συνέχεια αποδεικνύει μόνο ότι υπάρχει κάποια αγώγιμη διαδρομή. Τα προβλήματα θορύβου συχνά σχετίζονται με την σύνθετη αντίσταση στις συχνότητες λειτουργίας, την κακή γεωμετρία συγκόλλησης, τις μακριές πλεξίδες ή τις ασυνεπείς απολήξεις θωράκισης.
• Τι προκαλεί την αποτυχία των συνδέσεων γείωσης με την πάροδο του χρόνου;
  Οι συνήθεις αιτίες περιλαμβάνουν χαλάρωση από κραδασμούς, διάβρωση, κακή προετοιμασία της επιφάνειας, ανεπαρκή ανακούφιση από καταπόνηση και ασυνεπή ποιότητα πτυχής ή ωτίδας. Η περιβαλλοντική έκθεση μπορεί να επιταχύνει όλα αυτά.
• Πώς μπορώ να κάνω τη γείωση πιο συνεπή στην παραγωγή;
  Τυποποιήστε το υλικό και τους τερματισμούς, καθορίστε τις προδιαγραφές ροπής, ελέγξτε την προετοιμασία της επιφάνειας και επιλέξτε αγωγούς που ταιριάζουν στη διαδικασία συναρμολόγησης. Η συνέπεια αφορά τόσο τον έλεγχο της διαδικασίας όσο και την επιλογή αγωγού.
• Μπορώ να προσαρμόσω τους αγωγούς γείωσης για το περίβλημα ή την πλεξούδα μου;
  Ναί. Πολλοί κατασκευαστές προσφέρουν προσαρμοσμένα μήκη, κατασκευές πλεξούδας και επιλογές τερματισμού. Εάν έχετε περιορισμένο χώρο, κίνηση ή περιορισμούς διάβρωσης, η προσαρμογή συχνά μειώνει την επανεπεξεργασία και βελτιώνει την αξιοπιστία.

Επόμενα Βήματα

Εάν αντιμετωπίζετε ανεξήγητο EMI, ασυνεπή συμπεριφορά εξοπλισμού, προβλήματα συγκόλλησης πόρτας ή σημεία γείωσης που διαβρώνονται ή χαλαρώνουν, μην αντιμετωπίζετε το καλώδιο γείωσης ως αξεσουάρ. Αντιμετωπίστε το σαν ένα σχεδιασμένο εξάρτημα με ηλεκτρικές, μηχανικές και περιβαλλοντικές απαιτήσεις.

Εάν θέλετε βοήθεια για την επιλογή ενός στυλ αγωγού γείωσης, τον καθορισμό των επιλογών τερματισμού ή την αντιστοίχιση των περιορισμών ευελιξίας και εγκατάστασης, η Dongguan Quande Electronics Co.,Ltd. μπορεί να υποστηρίξει τις ανάγκες αξιολόγησης και παραγωγής σας. Μοιραστείτε τις λεπτομέρειες και τα σχέδια της εφαρμογής σας και θα σας προτείνουμε μια πρακτική λύση γείωσης που μπορείτε να δημιουργήσετε επανειλημμένα και με σιγουριά—επικοινωνήστε μαζί μαςγια να ξεκινήσετε.
