Γιατί το Solder Wick Braid Wire είναι το βασικό εργαλείο για καθαρή αποκόλληση;

Περίληψη

Η αποκόλληση θα πρέπει να αισθάνεται ελεγχόμενη, όχι σαν ένα στοίχημα υψηλών πονταρισμάτων όπου τα μαξιλαράκια ανυψώνονται, ίχνη ξεφλουδίζουν και συγκολλούνται παντού. Αυτός ο οδηγός αναλύει πώςΣύρμα πλεξούδας με φυτίλι συγκόλλησηςλειτουργεί, γιατί αποτυγχάνει στην επανεπεξεργασία του πραγματικού κόσμου και πώς να διορθώσετε τα πιο συνηθισμένα σημεία πόνου με επαναλαμβανόμενη διαδικασία. Θα λάβετε επίσης ένα πρακτικό διάγραμμα επιλογής, πίνακα αντιμετώπισης προβλημάτων και ένα στυλ λίστας ελέγχου ροή εργασίας που σας βοηθά να αφαιρείτε τη συγκόλληση καθαρά προστατεύοντας τα εξαρτήματα και το PCB.

Περιεχόμενα

• Περίγραμμα με μια ματιά
• Κατανόηση του Σύρμα πλεξούδας με φυτίλι συγκόλλησης
• Σημεία πόνου πελατών και γιατί η αποκόλληση πάει στραβά
• Επιλέγοντας τη σωστή πλεξούδα για τη δουλειά
• Μια καθαρή, επαναλαμβανόμενη ροή εργασίας αποκόλλησης
• Πίνακας επιλογής για πλάτος, θερμότητα και περιπτώσεις χρήσης
• Πίνακας αντιμετώπισης προβλημάτων για επίμονη συγκόλληση
• Προηγμένες συμβουλές για πίνακες SMD, συνδέσμους και πολλαπλών επιπέδων
• Φροντίδα, αποθήκευση και μετά τον καθαρισμό
• FAQ
• Επόμενα Βήματα

Περίγραμμα με μια ματιά

• Τι κάνει πραγματικά η πλεξούδα αποκόλλησης στην ένωση (και τι δεν μπορεί να κάνει)
• Γιατί τα μαξιλαράκια ανασηκώνονται και τα ίχνη ξεφλουδίζουν κατά τη διάρκεια της «κανονικής» επανεπεξεργασίας
• Πώς να επιλέξετε τη συμπεριφορά πλάτους και ροής για να ταιριάζει με τις αρθρώσεις σας
• Μια μέθοδος βήμα προς βήμα που μειώνει το θερμικό στρες και βελτιώνει την ταχύτητα αποστράγγισης
• Πίνακες για επιλογή και αντιμετώπιση προβλημάτων
• Συχνές ερωτήσεις που απαντούν στις ερωτήσεις που κάνουν οι αγοραστές και οι τεχνικοί

Κατανόηση του Σύρμα πλεξούδας με φυτίλι συγκόλλησης

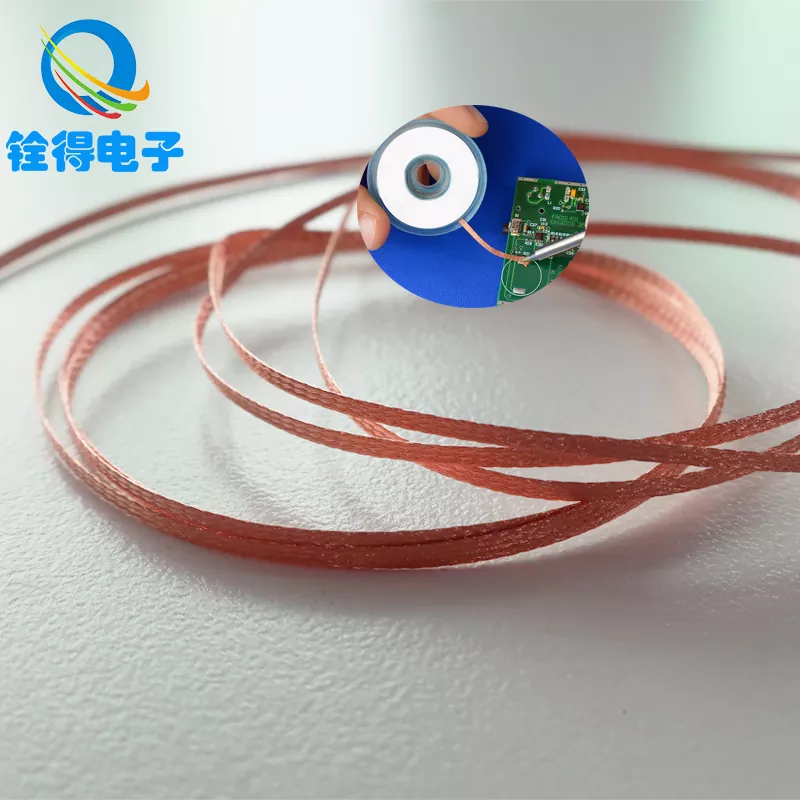

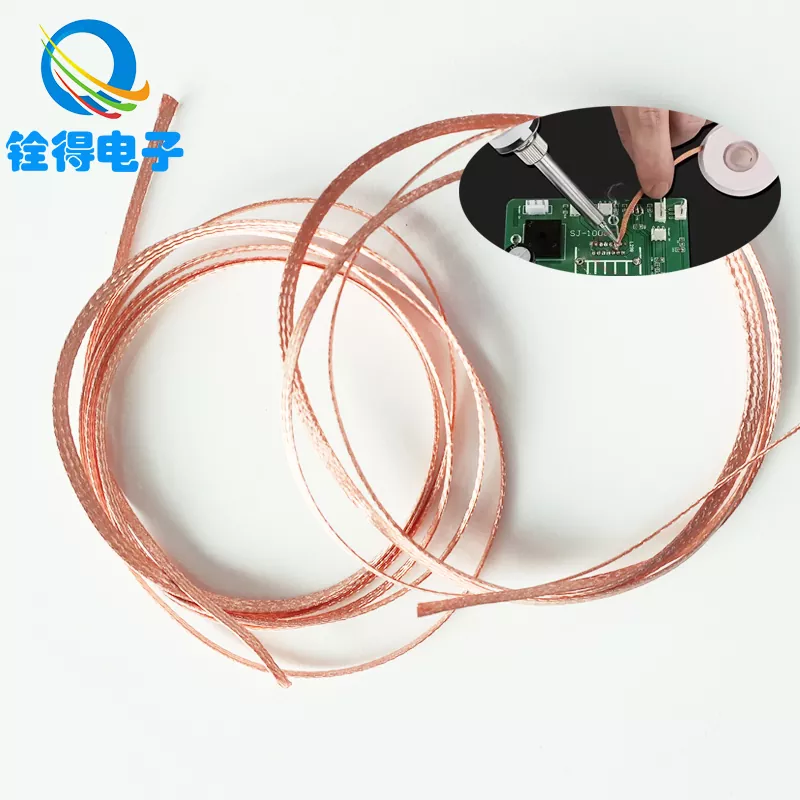

Σύρμα πλεξούδας με φυτίλι συγκόλλησης(ονομάζεται επίσης πλεξούδα αποκόλλησης) είναι μια υφασμένη χάλκινη κορδέλα που έχει σχεδιαστεί για να απομακρύνει τη λιωμένη κόλληση από έναν σύνδεσμο. Η πλεξούδα λειτουργεί σαν ένα δίκτυο μικροσκοπικών καναλιών: μόλις η συγκόλληση υγροποιηθεί, η τριχοειδής δράση την τραβάει στη χάλκινη ύφανση. Μια καλή πλεξούδα δεν "αγγίζει τη συγκόλληση" - την απορροφά γρήγορα και στη συνέχεια απελευθερώνεται καθαρά όταν την σηκώνετε.

Οι περισσότερες πλεξούδες έχουν βάση τον χαλκό επειδή ο χαλκός μεταφέρει τη θερμότητα αποτελεσματικά και βρέχει εύκολα όταν υπάρχει ροή. Ο Flux είναι ο ήσυχος ήρωας εδώ: Αφαιρεί τα οξείδια, βοηθά στη ροή της συγκόλλησης και βελτιώνει δραματικά την ταχύτητα αποστράγγισης. Χωρίς αρκετή ροή, ακόμα και η κορυφαία πλεξούδα μπορεί να αισθάνεται «νεκρή». αναγκάζοντάς σας να κρατήσετε τη θερμότητα περισσότερο από όσο θα έπρεπε - και εκεί είναι που οι σανίδες καταστρέφονται.

• Σε τι είναι υπέροχο:καθαρισμός μαξιλαριών, καθαρισμός γεφυρών, αφαίρεση της περίσσειας συγκόλλησης, προετοιμασία για εκ νέου επεξεργασία.
• Τι δεν είναι:ένα υποκατάστατο για τη σωστή θέρμανση των αρμών ή μια μαγική γόμα για κρύους αρμούς με κακή θερμική πρόσβαση.

Σημεία πόνου πελατών και γιατί η αποκόλληση πάει στραβά

Οι άνθρωποι συνήθως κατηγορούν την πλεξούδα όταν η αποκόλληση πάει άσχημα. Εκθεση. Αλλά η πραγματική αιτία είναι σχεδόν πάντα μια αναντιστοιχία μεταξύ πλάτος πλεξούδας, δραστηριότητα ροής, θερμοκρασία σιδήρου και πώς η θερμότητα μεταφέρεται στην άρθρωση.

Σημείο πόνου 1: Τα επιθέματα ανυψώνονται ή αφήνουν ίχνη ξεφλουδίσματος

Αυτό συμβαίνει συνήθως όταν η θερμότητα εφαρμόζεται για πολύ καιρό ή όταν η πλεξούδα πιέζεται δυνατά σαν να προσπαθείτε να "ξεκαθαρίσετε" τη συγκόλληση. Η υπερβολική πίεση αυξάνει τη μηχανική καταπόνηση ενώ η κόλλα κάτω από το χάλκινο επίθεμα μαλακώνει από τη θερμότητα. Η επιδιόρθωση είναι αντιφατική: χρήσημείονζορίστε και βελτιώστε την αποτελεσματικότητα της αποστράγγισης με ροή και σωστό πλάτος πλεξούδας, ώστε να πέφτει ο χρόνος στη θερμότητα.

Σημείο πόνου 2: Η πλεξούδα δεν απορροφά τη συγκόλληση

Οι συνήθεις λόγοι περιλαμβάνουν οξειδωμένη πλεξούδα, ανεπαρκή ροή, πολύ χαμηλή θερμοκρασία ή άρθρωση που δεν έχει λιώσει πλήρως. Εάν η άρθρωση δεν είναι πραγματικά υγρό, η συγκόλληση δεν θα ρέει στην ύφανση - απλά κάθεται εκεί και σας κοροϊδεύει.

Σημείο πόνου 3: Η συγκόλληση κηλιδώνει ή στερεοποιείται ξανά στο επίθεμα

Αυτό συμβαίνει συχνά όταν η πλεξούδα σηκώνεται σε λάθος χρόνο ή το σίδερο αφαιρείται πριν αποχωριστεί η πλεξούδα. Η συγκόλληση παγώνει και «κολλάει» την πλεξούδα στο μαξιλαράκι, προσκαλώντας να ανυψώσει τα μαξιλάρια. Ο χρόνος έχει σημασία: διαχωρίστε την πλεξούδα από την ένωση όσο η συγκόλληση είναι ακόμα λιωμένη.

Σημείο πόνου 4: Τα ευαίσθητα στη θερμότητα εξαρτήματα καταπονούνται

Οι σύνδεσμοι, τα πλαστικά περιβλήματα και τα κοντινά IC δεν αγαπούν την παρατεταμένη θερμότητα. Εάν η μέθοδός σας απαιτεί μεγάλο χρόνο επαφής, παίζετε σε σκληρή λειτουργία. Η λύση είναι μια πιο γρήγορη, ελεγχόμενη διαδικασία — και μερικές φορές συνδυασμός πλεξούδας με άλλα εργαλεία (όπως αναρρόφηση συγκόλλησης ή κράματα χαμηλής τήξης) για συγκεκριμένες αρθρώσεις.

Επιλέγοντας τη σωστή πλεξούδα για τη δουλειά

Η αγορά πλεξούδας δεν πρέπει να μοιάζει σαν να μαντεύεις. Ξεκινήστε με τρεις πρακτικούς παράγοντες: πλάτος, συμπεριφορά ροής και συνέπεια της ύφανσης. Όταν αυτά ευθυγραμμίζονται με τη δουλειά σας,Σύρμα πλεξούδας με φυτίλι συγκόλλησηςγίνεται γρήγορο, προβλέψιμο και ήπιο στις σανίδες.

• Πλάτος:Ταιριάξτε το πλάτος της πλεξούδας με το μέγεθος μαξιλαριού/αρμού. Το πολύ στενό κορεσμό αμέσως. πολύ φαρδύ κλέβει θερμότητα και επιβραδύνει την τήξη.
• Δραστηριότητα ροής:Μια πλεξούδα με αποτελεσματική ροή βρέχεται πιο γρήγορα. Για επίμονες παλιές αρθρώσεις, η προσθήκη μιας πινελιάς εξωτερικής ροής βοηθά.
• Συνοχή ύφανσης:Ακόμη και η πυκνότητα της πλεξούδας βελτιώνει την τριχοειδική δράση. Η ακανόνιστη ύφανση προκαλεί ανομοιόμορφη απορρόφηση και «σκίρτημα».
• Καθαρός χαλκός:Ο οξειδωμένος χαλκός δεν θα τρυπήσει καλά. Η αποθήκευση και η συσκευασία έχουν μεγαλύτερη σημασία από όσο παραδέχονται οι άνθρωποι.

Εάν προμηθεύεστε για εργασία παραγωγής ή εξυπηρέτησης, η συνέπεια έχει σημασία όσο και η απόδοση. Πολλές ομάδες επιλέγουν έναν σταθερό προμηθευτή άρα τεχνικούς δεν ξαναμαθαίνουν συνεχώς πώς συμπεριφέρεται η πλεξούδα. Εδώ είναι έμπειροι κατασκευαστές όπως π.χDongguan Quande Electronics Co., Ltd.αξιολογούνται συχνά για επαναληψιμότητα, έλεγχο συσκευασίας και σταθερότητα από παρτίδα σε παρτίδα.

Μια καθαρή, επαναλαμβανόμενη ροή εργασίας αποκόλλησης

Ακολουθεί μια μέθοδος που μειώνει το άγχος της σανίδας και βελτιώνει τα αποτελέσματα. Αντιμετωπίστε το σαν μια ρουτίνα, όχι μια παράσταση ελεύθερου στυλ. Θα παρατηρήσετε τη μεγαλύτερη βελτίωση στο πόσο γρήγορα μετακινείται η συγκόλληση στην πλεξούδα.

1. Προετοιμάστε την άρθρωση:Προσθέστε μια μικρή ποσότητα φρέσκιας κόλλησης σε παλιές αρθρώσεις. Ακούγεται λάθος, αλλά βοηθά στη μεταφορά θερμότητας και μειώνει το πιθανότητα «μισολιωμένης» κόλλησης που αρνείται να τρυπηθεί.
2. Προσθέστε flux (ναι, ακόμα κι αν η πλεξούδα είναι fluxed):Μια μικρή ποσότητα εξωτερικής ροής στο μαξιλάρι ή στην άκρη της πλεξούδας μπορεί να αλλάξει την απόδοση, ειδικά σε παλαιότερους πίνακες.
3. Τοποθετήστε την πλεξούδα και μετά σιδερώστε:Τοποθετήστε πρώτα την πλεξούδα στη συγκόλληση και μετά τοποθετήστε το σίδερο πάνω από την πλεξούδα. Αυτό θερμαίνει την πλεξούδα και ενώνονται μεταξύ τους και ενθαρρύνει τη ροή των τριχοειδών.
4. Χρησιμοποιήστε ήπια πίεση:Καθοδηγείτε την επαφή, όχι τρίβετε το PCB. Αφήστε τη θερμότητα να κάνει τη δουλειά.
5. Παρακολουθήστε τη ροή:Θα πρέπει να δείτε τη συγκόλληση να μεταναστεύει στην πλεξούδα. Μόλις κορεστεί το τμήμα, σύρετε σε μια νέα περιοχή.
6. Σηκώστε σωστά:Ανασηκώστε την πλεξούδα και το σίδερο μαζί και στη συνέχεια χωρίστε τα ενώ είναι λιωμένα εάν χρειάζεται. Μην αφαιρείτε την ψυχρή πλεξούδα από το μαξιλάρι.
7. Ολοκλήρωση καθαρισμού:Εάν τα υπολείμματα ροής έχουν σημασία για τη συναρμολόγησή σας, καθαρίστε την περιοχή με κατάλληλο διαλύτη και μια μπατονέτα που δεν αφήνει χνούδι.

Όταν γίνει σωστά,Σύρμα πλεξούδας με φυτίλι συγκόλλησηςδεν αισθάνεται σαν «ίσως». Αισθάνεται σαν μια ελεγχόμενη μεταφορά: Η συγκόλληση πηγαίνει εκεί που θέλετε και το μαξιλαράκι παραμένει ήρεμο.

Πίνακας επιλογής για πλάτος, θερμότητα και περιπτώσεις χρήσης

Πίνακας αντιμετώπισης προβλημάτων για επίμονη συγκόλληση

Προηγμένες συμβουλές για πίνακες SMD, συνδέσμους και πολλαπλών επιπέδων

Ορισμένες αρθρώσεις αντεπιτίθενται πιο σκληρά από άλλες. Οι πολυστρωματικές σανίδες βυθίζουν τη θερμότητα γρήγορα. Τα μεγάλα επίγεια αεροπλάνα λειτουργούν σαν γιγάντια σφουγγάρια θερμότητας. Το κόλπο δεν είναι η ωμή βία — βελτιώνει τη θερμική μεταφορά, ώστε να μπαινοβγαίνεις πιο γρήγορα.

• Για αεροπλάνα εδάφους:Χρησιμοποιήστε μια μεγαλύτερη άκρη και μεσαία/πλατύτερη πλεξούδα. Προσθέστε ροή. Εξετάστε το ενδεχόμενο να προθερμάνετε την πλακέτα εάν το επιτρέπει η διαδικασία σας.
• Για καρφίτσες λεπτού βήματος:Χρησιμοποιήστε στενή πλεξούδα, ελαφριά επαφή και συχνές αλλαγές πλεξούδας. Η κορεσμένη πλεξούδα σέρνει τη συγκόλληση πίσω στις καρφίτσες.
• Για συνδέσμους:Εργαστείτε καρφίτσα-καρφίτσα σταδιακά. Καθαρίστε αρκετά καθαρή συγκόλληση για να ελευθερώσετε το καλώδιο και, στη συνέχεια, επαναξιολογήστε αντί να υπερθερμανθείτε.
• Για επαναλαμβανόμενες εργασίες:Καθαρίστε τα υπολείμματα ανάμεσα στα περάσματα. Παλιά ροή και οξείδωση συσσωρεύονται και αργή διαρροή.

Εάν η ομάδα σας κάνει συχνή επανεπεξεργασία, η σταθερή απόδοση της πλεξούδας εξοικονομεί χρόνο και μειώνει το σκραπ. Αυτός είναι ο λόγος που πολλοί αγοραστές αξιολογούνΣύρμα πλεξούδας με φυτίλι συγκόλλησηςόχι μόνο στο «δουλεύει», αλλά στο «λειτουργεί με τον ίδιο τρόπο κάθε φορά».

Φροντίδα, αποθήκευση και μετά τον καθαρισμό

Η απόδοση της πλεξούδας μειώνεται όταν ο χαλκός οξειδώνεται ή στεγνώνει. Αντιμετωπίστε την πλεξούδα σαν ένα αναλώσιμο που αξίζει καθαρή αποθήκευση.

• Κατάστημα σφραγισμένο:Κρατήστε την πλεξούδα στη συσκευασία της όταν δεν τη χρησιμοποιείτε για να μειώσετε την οξείδωση.
• Χρησιμοποιήστε φρέσκα τμήματα:Μόλις κορεστεί, κόψτε ή προχωρήστε προς τα εμπρός. Η επαναχρησιμοποίηση της γεμισμένης πλεξούδας επιβραδύνει το τρύπημα και αυξάνει την έκθεση στη θερμότητα.
• Καθαρισμός μετά την επανεπεξεργασία:Εάν ανησυχείτε για υπολείμματα, καθαρίστε την περιοχή του μαξιλαριού και επιθεωρήστε πριν την επανακόλληση.
• Επιθεωρήστε το αποτέλεσμα:Ένα σωστά καθαρισμένο επίθεμα θα πρέπει να φαίνεται ομοιόμορφο και έτοιμο για επανακασσιτεροποίηση ή τοποθέτηση εξαρτημάτων.

Για τις ομάδες προμηθειών, αξίζει επίσης να ελέγχετε τη συνοχή της συσκευασίας και τη σαφήνεια των ετικετών, ειδικά για αποθέματα πολλαπλού πλάτους. Προμηθευτές όπωςDongguan Quande Electronics Co., Ltd. Συχνά ζητείται να υποστηρίξουν σταθερές προδιαγραφές σε όλες τις παρτίδες ώστε οι τεχνικοί να μπορούν να βασίζονται σε προβλέψιμο χειρισμό.

FAQ

Μπορώ να χρησιμοποιήσω φυτίλι συγκόλλησης σε συγκόλληση χωρίς μόλυβδο;

Ναί. Η συγκόλληση χωρίς μόλυβδο τυπικά απαιτεί ελαφρώς ισχυρότερη θερμική μεταφορά και καλή δραστηριότητα ροής. Χρησιμοποιήστε μια κατάλληλη άκρη, εξασφαλίστε σταθερή επαφή, και σκεφτείτε να προσθέσετε μια μικρή ποσότητα φρέσκιας κόλλησης και ροής για να βοηθήσετε την άρθρωση να ρέει πριν την αποστράγγιση.

Γιατί η προσθήκη φρέσκιας συγκόλλησης κάνει μερικές φορές ευκολότερη την αφαίρεση;

Η φρέσκια συγκόλληση βελτιώνει τη μεταφορά θερμότητας και μπορεί να «επανενεργοποιήσει» έναν παλιό οξειδωμένο σύνδεσμο. Μόλις η ένωση λιώσει ομοιόμορφα, η πλεξούδα μπορεί να τραβήξει τη συγκόλληση στην ύφανση γρήγορα αντί να καταπολεμήσει το μερικώς λιωμένο υλικό.

Τι πλάτος πλεξούδας πρέπει να κρατήσω ως προεπιλογή;

Ένα μεσαίου πλάτους είναι μια καλή επιλογή γενικής χρήσης για μικτές εργασίες επισκευής, αλλά αν η εργασία σας είναι ως επί το πλείστον λεπτόκοκκο SMD, κρατήστε μια στενή πλεξούδα ως καθημερινός οδηγός. Εάν χειρίζεστε συχνά συνδέσμους ή επιθέματα διαμπερούς οπής, προσθέστε μια ευρύτερη επιλογή για ταχύτερη απορρόφηση.

Πώς μπορώ να αποτρέψω την ανύψωση των μαξιλαριών;

Μειώστε τον χρόνο παραμονής, χρησιμοποιήστε ήπια πίεση, προσθέστε ροή και επιλέξτε ένα πλάτος που να απομακρύνει αποτελεσματικά. Όσο περισσότερο κρατάτε τη θερμότητα, τόσο μεγαλύτερος είναι ο κίνδυνος. Ποτέ μην ξεφλουδίζετε την ψυχρή πλεξούδα από ένα μαξιλαράκι - ζεσταίνετε ξανά για λίγο και ανασηκώστε καθαρά.

Είναι απαραίτητη η εξωτερική ροή εάν η πλεξούδα είναι λειασμένη;

Όχι πάντα, αλλά συχνά βοηθά σε παλιές σανίδες, αρμούς χωρίς μόλυβδο και οξειδωμένα τακάκια. Μια μικρή ποσότητα μπορεί να επιταχύνει σημαντικά την απομάκρυνση και μειώστε την έκθεση στη θερμότητα, η οποία προστατεύει το PCB.

Γιατί η πλεξούδα μερικές φορές «σέρνει» κολλάει και προκαλεί γέφυρες;

Αυτό συμβαίνει συνήθως όταν το τμήμα της πλεξούδας είναι ήδη κορεσμένο ή όταν χρησιμοποιείτε ένα πλάτος που είναι πολύ μεγάλο για καρφίτσες με λεπτό βήμα. Χρησιμοποιήστε φρέσκια πλεξούδα, στενέψτε και κινηθείτε σε ελεγχόμενη κατεύθυνση με ελαφριά επαφή.

Επόμενα Βήματα

Αν θέλετε αποκόλληση με καθαρή, γρήγορη και επαναλαμβανόμενη αίσθηση, το σωστόΣύρμα πλεξούδας με φυτίλι συγκόλλησηςΗ επιλογή έχει σημασία εξίσου με την τεχνική. Είτε προμηθεύεστε πολλά πλάτη για έναν πάγκο επισκευής είτε προμηθεύεστε σταθερή προμήθεια για επανεπεξεργασία παραγωγής, έχοντας σταθερή συμπεριφορά πλεξούδας μπορεί να μειώσει τα σκραπ, να προστατεύσει τις σανίδες και να εξοικονομήσει χρόνο από τον τεχνικό.

Ψάχνετε για αξιόπιστες επιλογές και σαφείς οδηγίες για την αντιστοίχιση των πλατών πλεξούδας στις εφαρμογές σας;Επικοινωνήστε μαζί μαςγια να συζητήσετε την περίπτωση χρήσης σας, και θα σας βοηθήσουμε να επιλέξετε την πιο πρακτική διαμόρφωση για τη ροή εργασίας σας.
