Γιατί το Braided Copper Tube είναι η καλύτερη επιλογή για θωράκιση EMI και προστασία καλωδίων;

Τα σύγχρονα ηλεκτρονικά γίνονται μικρότερα, πιο γρήγορα και πολύ πιο ευαίσθητα στο θόρυβο. Αυτό είναι υπέροχο—μέχρι να αρχίσει ένα άψογα «λειτουργικό» καλώδιο να προκαλεί τυχαίες επαναφορές, ασταθή σήματα ή αποτυχημένες δοκιμές συμμόρφωσης. Εάν αντιμετωπίζετε ηλεκτρομαγνητικές παρεμβολές, στατική εκφόρτιση ή καλωδιώσεις που συνεχίζουν να γρατσουνίζονται και να τσιμπάνε σε σφιχτά συγκροτήματα,Χάλκινος σωλήνας πλεκτόςείναι μια από τις πιο πρακτικές επιδιορθώσεις που μπορείτε να εφαρμόσετε χωρίς να επανασχεδιάζετε ολόκληρο το σύστημά σας.

Περίληψη

Αυτό το άρθρο εξηγεί τι αΧάλκινος σωλήνας πλεκτόςκάνει, τα κοινά προβλήματα που επιλύει (EMI, τριβή, στατική συσσώρευση και μηχανική καταπόνηση) και πώς να επιλέξετε τη σωστή κατασκευή για το περιβάλλον σας. Θα βρείτε επίσης μια σαφή λίστα ελέγχου επιλογής, βέλτιστες πρακτικές εγκατάστασης και έναν πίνακα σύγκρισης που θα σας βοηθήσουν να ταιριάξετε επιλογές υλικών (γυμνός χαλκός, επικασσιτερωμένος χαλκός, επάργυρος χαλκός και ανοξείδωτες παραλλαγές) με τις πραγματικές περιπτώσεις χρήσης—ώστε να αποφύγετε την υπερβολική πληρωμή, τον υποκαθορισμό ή την εγκατάστασή του με τρόπο που ακυρώνει τα πλεονεκτήματά του.

Πίνακας περιεχομένων

1. Τα σημεία πόνου με πλεκτό χάλκινο σωλήνα λύνεται
2. Τι είναι ο πλεκτός σωλήνας χαλκού και πώς λειτουργεί
3. Πώς να επιλέξετε το σωστό πλεκτό χάλκινο σωλήνα
4. Πίνακας σύγκρισης υλικών και κατασκευής
5. Βέλτιστες πρακτικές εγκατάστασης και γείωσης
6. Όπου χρησιμοποιείται συνήθως
7. Έλεγχοι προμήθειας και ποιότητας που έχουν πραγματικά σημασία
8. FAQ
9. Σύναψη

Περίγραμμα

• Προσδιορίστε εάν το πρόβλημά σας είναι EMI, στατική, τριβή ή κόπωση με σφιχτή κάμψη
• Κατανοήστε την απόδοση θωράκισης και τι σημαίνει πραγματικά στην πράξη η «κάλυψη».
• Επιλέξτε το κατάλληλο υλικό για το περιβάλλον σας (υγρασία, αλάτι, θερμότητα)
• Διαστασιολογήστε το σωστά ώστε να εφαρμόζει χωρίς να πνίγεται το καλώδιο ή να αφήνει κενά
• Εγκαταστήστε το με τους κατάλληλους τερματισμούς, ώστε η θωράκιση να μην γίνει "διακοσμητική"
• Επικύρωση με απλούς ελέγχους: συνέχεια, προσαρμογή και ακεραιότητα γείωσης

Τα σημεία πόνου με πλεκτό χάλκινο σωλήνα λύνεται

Οι άνθρωποι συνήθως αρχίζουν να αναζητούνΧάλκινος σωλήνας πλεκτόςόταν κάτι «μυστηριωδώς» πάει στραβά—ειδικά σε συγκροτήματα με κινητήρες, μετατροπείς, τροφοδοτικά μεταγωγής, ρελέ ή πυκνές καλωδιώσεις. Εδώ είναι τα πιο κοινά σημεία πόνου που αντιμετωπίζει:

• Ασταθή σήματα και πονοκέφαλοι EMI:Η σύζευξη θορύβου μπορεί να προκαλέσει σφάλματα δεδομένων, μετατόπιση αισθητήρα, βουητό ήχου ή διακοπτόμενες αποτυχίες επικοινωνίας που είναι επώδυνες για τον εντοπισμό σφαλμάτων.
• Αποτυχία EMC ή δοκιμές συμμόρφωσης:Περνάτε δοκιμές λειτουργίας, αλλά οι δοκιμές εκπομπών ή ευαισθησίας δεν συνεργάζονται—συχνά λόγω κενών θωράκισης ή ασθενούς γείωσης.
• Τριβή και μηχανική φθορά:Τα καλώδια που περνούν μέσα από μεταλλικές ακμές, κινούμενα συγκροτήματα ή συστήματα βαριά από κραδασμούς μπορεί να φθαρούν μέσω της μόνωσης με την πάροδο του χρόνου.
• Συσσώρευση στατικού ηλεκτρισμού:Σε ξηρά περιβάλλοντα ή κινούμενους φορείς καλωδίων, το στατικό μπορεί να συσσωρευτεί και να εκκενωθεί σε ευαίσθητα εξαρτήματα.
• Σφιχτή δρομολόγηση και επαναλαμβανόμενη κάμψη:Ορισμένα προστατευτικά μανίκια είναι άκαμπτα ή ογκώδη. Ένας πλεκτός σωλήνας προσθέτει προστασία ενώ εξακολουθεί να λυγίζει και λυγίζει με την πλεξούδα.

Η βασική ιδέα: ένας πλεκτός σωλήνας δεν είναι απλώς «ένα μανίκι». Είναι ένα λειτουργικό στρώμα που μπορεί να μειώσει τις παρεμβολές, να προστατεύσει την καλωδίωση και να παρέχει μια ελεγχόμενη διαδρομή για ανεπιθύμητη ηλεκτρική ενέργεια—όταν έχει καθοριστεί και εγκατασταθεί σωστά.

Τι είναι ο πλεκτός σωλήνας χαλκού και πώς λειτουργεί

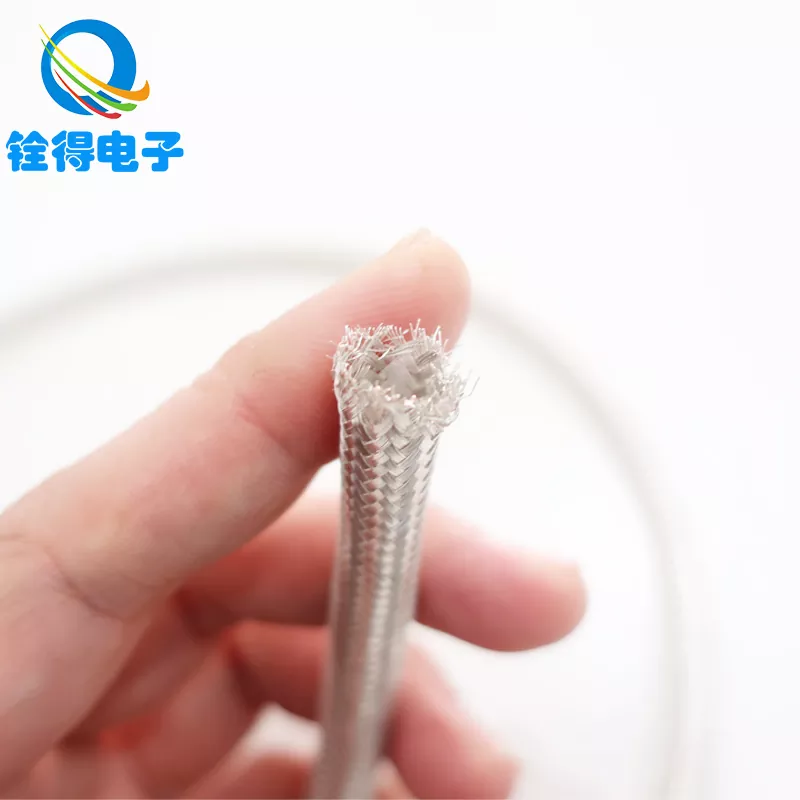

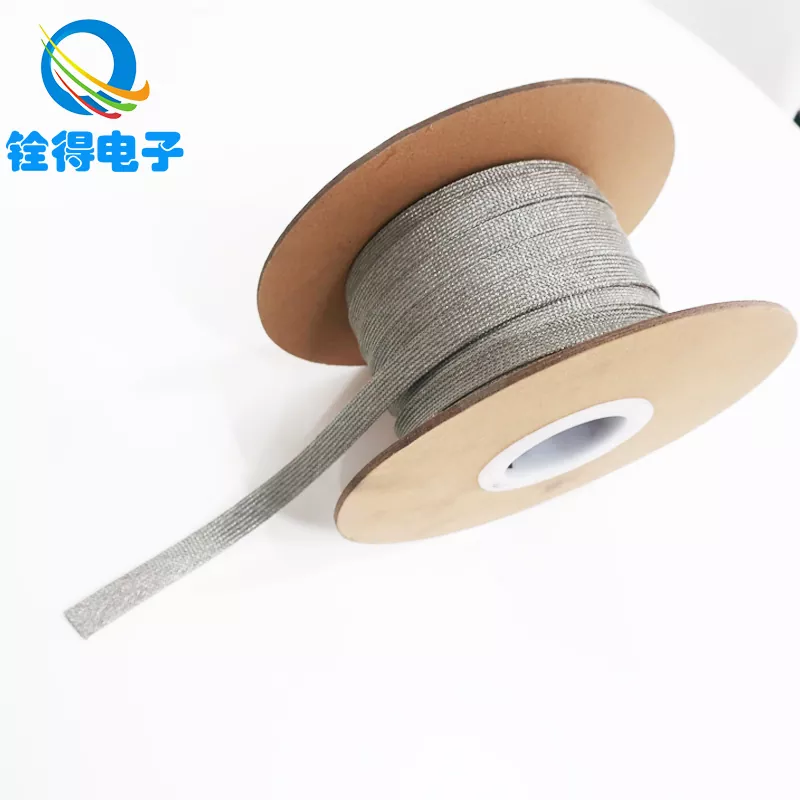

A Χάλκινος σωλήνας πλεκτόςείναι ένα σωληνοειδές πλέγμα κατασκευασμένο με πλέξιμο αγώγιμων κλώνων σύρματος σε ένα εύκαμπτο χιτώνιο. Επειδή σχηματίζει ένα αγώγιμο δίκτυο γύρω από τη δέσμη καλωδίων, μπορεί να βοηθήσει:

• Μετριάστε τις ηλεκτρομαγνητικές παρεμβολέςπεριβάλλοντας ευαίσθητους αγωγούς με αγώγιμο φράγμα
• Μειώστε τις εκπομπέςπεριέχοντας θόρυβο που διαφορετικά θα ακτινοβολούσε προς τα έξω
• Παρέχετε δυνατότητα στατικής εκφόρτισηςόταν συνδέεται σε σωστή διαδρομή γείωσης
• Βελτιώστε τη μηχανική προστασίακατά της τριβής, της συμπίεσης και του γρατσουνίσματος

Σε πραγματικά συστήματα, η απόδοση εξαρτάται από τις λεπτομέρειες: πυκνότητα πλεξούδας, κάλυψη, διάμετρος σύρματος και—το πιο σημαντικό—τρόπος τερματισμού και γείωσης της πλεξούδας. Μια πλεξούδα υψηλής ποιότητας με κακή απόληξη μπορεί να έχει χειρότερη απόδοση από μια μέση πλεξούδα που έχει τοποθετηθεί σωστά.

Πώς να επιλέξετε το σωστό πλεκτό χάλκινο σωλήνα

Επιλέγοντας έναΧάλκινος σωλήνας πλεκτόςδεν έχει να κάνει με την επιλογή της «πιο ακριβής» επιλογής. Πρόκειται για την αντιστοίχιση των χαρακτηριστικών του σωλήνα με το περιβάλλον σας και τον τρόπο αστοχίας σας. Χρησιμοποιήστε αυτήν τη λίστα ελέγχου:

• Καθορίστε τον πρωταρχικό στόχο:Θωράκιση EMI, προστασία από την τριβή, στατική εκφόρτιση, συνέχεια γείωσης ή συνδυασμός;
• Επιβεβαιώστε το περιβάλλον:ξηρό, υγρό, ψεκασμό αλατιού, υψηλή θερμοκρασία, έκθεση σε χημικά ή εξωτερικό περίβλημα σε εσωτερικούς χώρους;
• Μετρήστε το μέγεθος της δέσμης καλωδίων:εξωτερική διάμετρος (OD) της πλεξούδας, συν τις ανάγκες επέκτασης για συνδετήρες.
• Αποφασίστε για το υλικό/φινίρισμα:γυμνός χαλκός για ελεγχόμενα περιβάλλοντα, επικασσιτερωμένος για αντοχή στη διάβρωση, επάργυρος για ειδικές ανάγκες αγωγιμότητας ή ανοξείδωτες επιλογές για σκληρές συνθήκες.
• Ελέγξτε την κάλυψη και την πυκνότητα της πλεξούδας:Η υψηλότερη κάλυψη συνήθως βελτιώνει τη θωράκιση, αλλά μπορεί να μειώσει τη ροή του αέρα και να αυξήσει την ακαμψία.
• Σχεδιάστε τη μέθοδο τερματισμού:σφιγκτήρας, πτύχωση, συγκόλληση ή ζώνη τερματισμού θωράκισης—αυτό επηρεάζει την απόδοση περισσότερο από ό,τι περιμένουν πολλοί άνθρωποι.

Ένας πρακτικός κανόνας μεγέθους: επιλέξτε μια εσωτερική διάμετρο που εφαρμόζει ομαλά πάνω από τη δέσμη χωρίς να την πιέζετε. Πολύ σφιχτό και θα παραμορφώσετε την πλεξούδα (και θα πιέσετε το καλώδιο). Πολύ χαλαρά και θα δημιουργήσετε κενά, κίνηση και ασυνεπή επαφή.

Πίνακας σύγκρισης υλικών και κατασκευής

Βέλτιστες πρακτικές εγκατάστασης και γείωσης

Αυτό είναι όπου πολλά έργα θωράκισης αποτυγχάνουν - όχι επειδή η πλεξούδα είναι "κακή", αλλά επειδή η εγκατάσταση την καθιστά αναποτελεσματική. Διατηρήστε το απλό και πειθαρχημένο:

• Διατηρήστε συνεχή κάλυψη:Αποφύγετε μεγάλα κενά, τραβηγμένα-ανοιχτά τμήματα ή απότομες μεταβάσεις διαμέτρου που δημιουργούν διαδρομές διαρροής για παρεμβολές.
• Τερματισμός σωστά:Χρησιμοποιήστε ένα σφιγκτήρα ή μια ταινία τερματισμού που δημιουργεί σταθερή επαφή 360 μοιρών γύρω από την πλεξούδα όταν είναι δυνατόν.
• Έδαφος με πρόθεση:Εάν θέλετε απόδοση θωράκισης, συνδέστε την πλεξούδα σε μια σταθερή αναφορά γείωσης χρησιμοποιώντας μια διαδρομή χαμηλής αντίστασης. Οι μακριές, λεπτές «κοτσίδες» μπορούν να μειώσουν την αποτελεσματικότητα σε υψηλότερες συχνότητες.
• Προστατέψτε τα άκρα:Προσθέστε θερμική συρρίκνωση ή μηχανική ανακούφιση καταπόνησης για να αποτρέψετε το ξύρισμα και να μειώσετε τη ζημιά από τις αιχμηρές άκρες στην υποκείμενη μόνωση.
• Λογαριασμός κίνησης:Στις κινούμενες ζώνες, αφήστε αρκετή χαλαρότητα, ώστε η πλεξούδα να μην γίνει το σημείο πίεσης.

Μια συνήθεια γρήγορης επικύρωσης: μετά την εγκατάσταση, κάντε έναν έλεγχο συνέχειας σε όλο το μήκος της πλεξούδας και επιβεβαιώστε ότι τα σημεία τερματισμού σας έχουν σταθερή μηχανική επαφή. Εάν η πλεξούδα μπορεί να στρίψει ελεύθερα στο τέλος, η «ασπίδα» σας μπορεί να μην είναι κολλημένη όπως νομίζετε ότι είναι.

Όπου χρησιμοποιείται συνήθως

θα δειςΧάλκινος σωλήνας πλεκτόςσε κάθε κλάδο που αναμιγνύει ευαίσθητα σήματα με θορυβώδη ηλεκτρονικά ισχύος ή στενούς περιορισμούς καλωδίωσης. Τα κοινά σενάρια περιλαμβάνουν:

• Υπολογιστές και εξοπλισμός δεδομένων:προστατεύοντας τα εσωτερικά δεδομένα και τα καλώδια ρεύματος από παρεμβολές και μηχανική φθορά
• Συστήματα επικοινωνίας:ελαχιστοποίηση των εξωτερικών παρεμβολών και μείωση της αλληλεπίδρασης μεταξύ των ιμάντων
• Ηλεκτρονικά αυτοκινήτων:υποστήριξη σταθερής λειτουργίας σε πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα
• Βιομηχανικός αυτοματισμός:προστασία καλωδίων γύρω από τις καλωδιώσεις ελέγχου PLC, τους κινητήρες και τις πλεξούδες αισθητήρων
• Ιατρικός εξοπλισμός:βελτιωμένη ηλεκτρομαγνητική σταθερότητα για όργανα ακριβείας και διαγνωστικά συστήματα

Εάν το σύστημά σας περιλαμβάνει εναλλαγή, γρήγορες μεταβατικές διαδρομές ή πυκνή δρομολόγηση πλεξούδας, ένα πλεκτό μανίκι μπορεί να είναι μία από τις πιο οικονομικές βελτιώσεις—ειδικά σε σύγκριση με τον επανασχεδιασμό πλακών, την αλλαγή διαδρομών καλωδίων ή την προσθήκη ογκώδους φιλτραρίσματος παντού.

Έλεγχοι προμήθειας και ποιότητας που έχουν πραγματικά σημασία

Δεν είναι όλοι οι πλεκτοί σωλήνες ίσοι. Δύο σωλήνες μπορεί να φαίνονται παρόμοιοι με μια ματιά και να έχουν πολύ διαφορετική απόδοση σε πραγματικές συναρμολογήσεις. Κατά την αξιολόγηση των προμηθευτών, εστιάστε σε απτές δείκτες:

• Ομοιόμορφη δομή πλεξούδας:Η σταθερή πλέξη μειώνει τα αδύναμα σημεία και βελτιώνει την επαναληψιμότητα στην εγκατάσταση
• Σταθερές διαστάσεις:Η εσωτερική διάμετρος και η συμπεριφορά διαστολής πρέπει να είναι προβλέψιμες σε όλες τις παρτίδες
• Συνοχή υλικού και φινιρίσματος:Η ποιότητα επιμετάλλωσης/φινιρίσματος επηρεάζει την αντοχή στη διάβρωση και τη μακροπρόθεσμη ηλεκτρική σταθερότητα
• Μηχανικός χειρισμός:Οι καλές πλεξούδες αντιστέκονται στο ξέφτισμα, την παραμόρφωση και το μπλοκάρισμα κατά τη δρομολόγηση
• Υποστήριξη προσαρμογής:εάν οι ιμάντες σας έχουν ασυνήθιστες διαμέτρους, μήκη ή ανάγκες τερματισμού, η προσαρμογή μπορεί να εξοικονομήσει χρόνο και να μειώσει τον κίνδυνο συναρμολόγησης

Αυτό είναι όπου η συνεργασία με έναν έμπειρο κατασκευαστή μπορεί να μειώσει τις δοκιμές και τα σφάλματα. Για παράδειγμα,Dongguan Quande Electronics Co., Ltd. παράγει επιλογές πλεκτού χάλκινου σωλήνα που προορίζονται για θωράκιση και προστασία καλωδίων σε πολλαπλά περιβάλλοντα εφαρμογών και μπορεί να υποστηρίξει διαφορετικές επιλογές υλικών και προδιαγραφές ανάλογα με τον τρόπο με τον οποίο σκοπεύετε να δρομολογήσετε και να τερματίσετε το χιτώνιο.

FAQ

Ε1: Λειτουργεί ο πλεγμένος χάλκινος σωλήνας τόσο για θωράκιση όσο και για φυσική προστασία;
ΕΝΑ:Ναί. Μπορεί να βοηθήσει στη μείωση των ηλεκτρομαγνητικών παρεμβολών ενώ παράλληλα προστατεύει τα καλώδια από τριβή και συμπίεση. Η ισορροπία εξαρτάται από την πυκνότητα της πλεξούδας και τον τρόπο εγκατάστασης του σωλήνα.

Ε2: Είναι ο κονσερβοποιημένος χαλκός πάντα καλύτερος από τον γυμνό χαλκό;
ΕΝΑ:Όχι πάντα. Ο γυμνός χαλκός έχει καλή απόδοση σε ελεγχόμενα περιβάλλοντα και συχνά είναι πιο οικονομικός. Ο κονσερβοποιημένος χαλκός είναι μια πιο έξυπνη επιλογή όταν έχει σημασία η υγρασία, ο κίνδυνος οξείδωσης ή η μεγάλη διάρκεια ζωής σε πιο σκληρά περιβάλλοντα.

Ε3: Πώς μπορώ να κάνω το μέγεθος του πλεγμένου χάλκινου σωλήνα για μια δέσμη καλωδίων;
ΕΝΑ:Μετρήστε την εξωτερική διάμετρο της πλήρους δέσμης (συμπεριλαμβανομένου του πάχους του σακακιού) και επιλέξτε μια εσωτερική διάμετρο που γλιστράει χωρίς πίεση. Εάν η δέσμη έχει συνδέσμους, εξετάστε το ενδεχόμενο εγκατάστασης επεκτάσιμου χιτωνίου ή σχεδίου πριν από τον τερματισμό.

Ε4: Γιατί η θωράκιση μερικές φορές «δεν λειτουργεί» ακόμη και με ένα πλεκτό μανίκι;
ΕΝΑ:Ο πιο συνηθισμένος λόγος είναι η κακή τερματισμός ή η γείωση. Εάν η πλεξούδα δεν έχει συνδεθεί σωστά (ή η διαδρομή γείωσης έχει υψηλή σύνθετη αντίσταση), η αποτελεσματικότητα θωράκισης μπορεί να μειωθεί δραματικά.

Ε5: Μπορεί ο πλεγμένος χάλκινος σωλήνας να βοηθήσει με τον στατικό ηλεκτρισμό;
ΕΝΑ:Μπορεί, αρκεί να είναι συνδεδεμένο σε ελεγχόμενη διαδρομή εκφόρτισης. Η αγωγιμότητα της πλεξούδας μπορεί να βοηθήσει στην εξάλειψη της στατικής συσσώρευσης αντί να την αφήσει να συσσωρευτεί και να εκφορτιστεί απρόβλεπτα.

Σύναψη

Εάν παλεύετε με EMI, κυνηγάτε διαλείπουσες βλάβες ή προσπαθείτε να προστατεύσετε τις πλεξούδες σε στενές διαδρομές δρομολόγησης υψηλής πίεσης,Χάλκινος σωλήνας πλεκτόςείναι μία από εκείνες τις αναβαθμίσεις που μπορούν να αποφέρουν μεγάλα αποτελέσματα—χωρίς να ανατρέψουν ολόκληρο το σχέδιό σας. Το κόλπο είναι να επιλέξετε το κατάλληλο υλικό για το περιβάλλον σας, να το διαστασιολογήσετε σωστά και να το τερματίσετε με τρόπο που διατηρεί τη συνεχή θωράκιση και την αξιόπιστη επαφή.

Εάν θέλετε βοήθεια για την επιλογή της σωστής προδιαγραφής—ή προσπαθείτε να λύσετε ένα επίμονο πρόβλημα παρεμβολών ή ανθεκτικότητας σε μια πραγματική συναρμολόγηση—Dongguan Quande Electronics Co., Ltd.μπορεί να υποστηρίξει το έργο σας με επιλογές πλεκτού χάλκινου σωλήνα προσαρμοσμένες στην εφαρμογή σας. Είστε έτοιμοι να μεταβείτε από το "μαντεύοντας" σε μια πιο καθαρή, πιο αξιόπιστη λύση καλωδίωσης;επικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις σας και να λάβετε μια πρακτική σύσταση.
