Γιατί τα καλώδια με πλέξη χαλκού έχουν μεγαλύτερη σημασία από όσο νομίζετε;

Περίληψη

Σύρματα πλεκτά χαλκούφαίνονται απλά—πολλά μικροσκοπικά νήματα υφασμένα σε μια επίπεδη ή σωληνοειδή πλεξούδα—αλλά κάθονται στη διασταύρωση του ηλεκτρική απόδοση και μηχανική πραγματικότητα. Εάν έχετε δει ποτέ έναν ιμάντα γείωσης να κουμπώνει μετά από μήνες δόνησης, παρακολουθήσατε ένα ντουλάπι να ζεσταίνεται στο σημείο του δεσμού ή στα κυνηγητά διαλείποντα ζητήματα EMI που «εξαφανίζονται» κατά την επιθεώρηση, η βασική αιτία συχνά βρίσκεται στην επιλογή της πλεξούδας, μέθοδος τερματισμού και ποιότητα επιφανειακής επαφής.

Σε αυτόν τον οδηγό, θα μάθετε τι κάνει τον πλεκτό χαλκό διαφορετικό από τους συμπαγείς αγωγούς, πώς να ταιριάξετε την κατασκευή της πλεξούδας με την περίπτωση χρήσης σας, τι να ζητήσετε στην προμήθεια (για να μην μαντεύετε) και πώς να αποφύγετε τα πιο συνηθισμένα λάθη εγκατάστασης που μετατρέπουν μια καλή πλεξούδα σε κακή σύνδεση.

Πίνακας περιεχομένων

Περίγραμμα

1. Μεταφράστε τα σημεία πόνου του πραγματικού κόσμου σε απαιτήσεις πλεξούδας
2. Κατανοήστε τη δομή της πλεξούδας και γιατί συμπεριφέρεται διαφορετικά από το συμπαγές σύρμα
3. Επιλέξτε επιμετάλλωση, γεωμετρία και τερματισμό με βάση το περιβάλλον και την κίνηση
4. Χρησιμοποιήστε μια απλή λίστα ελέγχου προδιαγραφών για να μειώσετε τις προμήθειες εμπρός και πίσω
5. Τοποθετήστε σωστά για να διατηρήσετε την αντίσταση χαμηλή και την αξιοπιστία υψηλή

Ποια προβλήματα λύνουν τα σύρματα με πλέξη χαλκού;

Οι περισσότεροι αγοραστές δεν ξεκινούν σκεπτόμενοι «ΧρειάζομαιΣύρματα πλεκτά χαλκού.» Ξεκινούν με ένα πρόβλημα:

• Δόνηση και κίνηση:Κόπωση συμπαγών αγωγών. Οι πλεξούδες λυγίζουν και κατανέμουν την πίεση σε πολλά σκέλη.
• Αξιοπιστία γείωσης και συγκόλλησης:Μια πλεξούδα μπορεί να δημιουργήσει μια διαδρομή χαμηλής αντίστασης όταν εγκατασταθεί και τερματιστεί σωστά.
• Καυτά σημεία στα σημεία σύνδεσης:Η κακή περιοχή επαφής, η λανθασμένη ωτίδα/πτύχωση ή η μικρού μεγέθους πλεξούδα μπορεί να συγκεντρώσουν τη θερμότητα.
• Ζητήματα EMI και θορύβου:Σε ορισμένα περιβάλλοντα γείωσης/συγκόλλησης και θωράκισης, οι πλεξούδες βοηθούν στη διαχείριση των διαδρομών παρεμβολής υψηλής συχνότητας.
• Διαβρωτικά ή υγρά περιβάλλοντα:Το λάθος φινίρισμα επιφάνειας μπορεί να οξειδωθεί, αυξάνοντας την αντίσταση και προκαλώντας διαλείπουσες βλάβες.
• Σύγχυση στις προμήθειες:Το "πλάτος πλεξούδας" από μόνο του δεν καθορίζει την απόδοση. η κατασκευή και ο τερματισμός έχουν εξίσου μεγάλη σημασία.

Τι είναι τα χάλκινα σύρματα και πώς κατασκευάζονται;

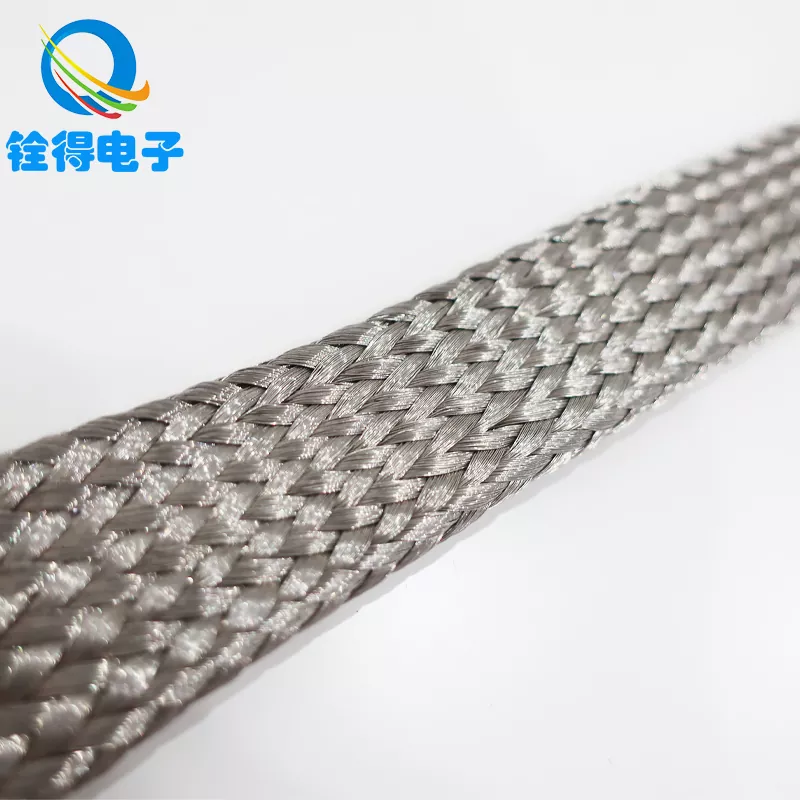

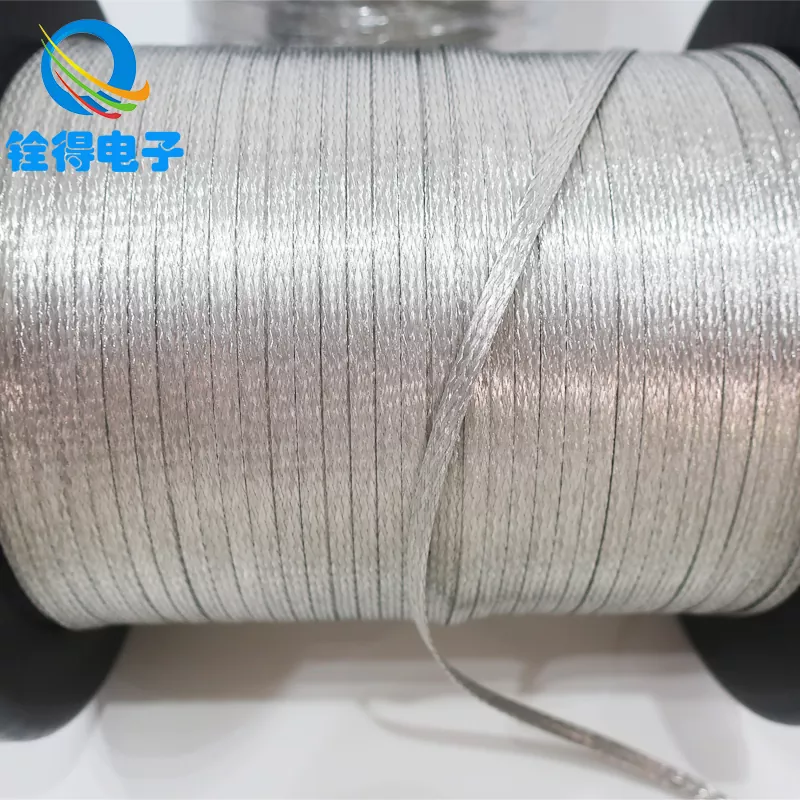

Σύρματα πλεκτά χαλκούείναι υφασμένα από πολλαπλούς λεπτούς χάλκινους κλώνους. Αυτή η δομή δημιουργεί δύο πρακτικά πλεονεκτήματα:ευκαμψία(η πλεξούδα κινείται χωρίς να συγκεντρώνει το άγχος σε ένα σημείο) καιπλεονασμός(πολλοί κλώνοι μοιράζονται ρεύμα και φορτίο).

Αλλά η «πλεξούδα» δεν είναι ένα πράγμα. Ακολουθούν οι βασικές μεταβλητές κατασκευής που αλλάζουν την απόδοση:

• Διάμετρος και μέτρηση κλώνου:Τα λεπτότερα σκέλη γενικά λυγίζουν καλύτερα. περισσότερα σκέλη μπορούν να μοιραστούν το ρεύμα και να βελτιώσουν την ανθεκτικότητα.
• Σχέδιο πλεξούδας και κάλυψη:Οι πιο σφιχτές πλεξούδες κρατούν συχνά το σχήμα και την επαφή καλύτερα. Οι πιο χαλαρές πλεξούδες μπορεί να είναι πιο εύκαμπτες αλλά μπορεί να είναι λιγότερο στιβαρές μηχανικά.
• Σχήμα:Οι επίπεδες πλεξούδες είναι κοινές για τους ιμάντες γείωσης. Οι σωληνοειδείς πλεξούδες μπορούν να χρησιμοποιηθούν ως μανίκια ή επεκτάσιμη θωράκιση σε ορισμένες κατασκευές.
• Φινίρισμα επιφάνειας:Επιλογές γυμνού χαλκού έναντι επιμετάλλωσης (συχνά επιλέγονται για λόγους αντοχής στη διάβρωση και συγκολλησιμότητας).
• Μέθοδος τερματισμού:Διεπαφές σύσφιξης, συγκόλλησης, συγκόλλησης ή βιδωτής σύνδεσης — εδώ γεννιούνται πολλές αστοχίες.

Συμβουλή: Εάν ο προμηθευτής σας ζητά μόνο "πλάτος" και "μήκος", πιθανότατα οδεύετε προς αναντιστοιχίες προσδοκιών. Ένας καλός πωλητής θα συζητήσει το περιβάλλον, την κίνηση και τον τερματισμό.

Πού πρέπει να τα χρησιμοποιείτε (και πού όχι);

Σύρματα πλεκτά χαλκούεπιλέγονται συνήθως όταν η σύνδεση πρέπει να φέρει ρεύμα (ή να παρέχει μια διαδρομή σύνδεσης χαμηλής αντίστασης), ενώ επίσης χειρισμός κίνησης ή κραδασμών.

Πώς να επιλέξετε τη σωστή πλεξούδα

Εάν θέλετε έναν φιλικό προς τις προμήθειες τρόπο να προδιαγράψετεΣύρματα πλεκτά χαλκού, χρησιμοποιήστε αυτήν τη λίστα ελέγχου βήμα προς βήμα. Μετατρέπει τα ακατάστατα συμπτώματα σε σαφείς απαιτήσεις.

• Καθορίστε τη δουλειά:ιμάντας γείωσης/συγκόλλησης, εύκαμπτος σύνδεσμος, προστατευτικό χιτώνιο ή σύνδεσμος μεταφοράς ρεύματος.
• Εκτίμηση ηλεκτρικής ζήτησης:τρέχον επίπεδο, κύκλος λειτουργίας και αποδεκτή αύξηση θερμοκρασίας (αποφύγετε να μαντέψετε—χρησιμοποιήστε τα δεδομένα του συστήματός σας).
• Περιγράψτε τη μηχανική πραγματικότητα:κύκλοι συνεχούς δόνησης, περιστασιακής κάμψης, κίνησης μεντεσέδων ή θερμικής διαστολής.
• Επιλέξτε σχήμα:επίπεδη πλεξούδα για ιμάντες και συγκόλληση, σωληνωτή πλεξούδα για μανίκια ή επεκτεινόμενη κάλυψη σε ορισμένα συγκροτήματα.
• Επιλέξτε φινίρισμα επιφάνειας για το περιβάλλον:υγρός/αλμυρός αέρας, βιομηχανικοί αναθυμιάσεις ή καθαρό ντουλάπι εσωτερικών χώρων.
• Λεπτομέρειες τερματισμού κλειδώματος:τύπος ωτίδας, μέγεθος μπουλονιού, απόσταση οπών, διαδικασία πτύχωσης/συγκόλλησης και εάν τα άκρα χρειάζονται επικασσιτέρωση ή λάστιχα.
• Προστασία σχεδίου:μανίκια τριβής, μονωτικά στρώματα ή ανακούφιση από καταπόνηση εάν η πλεξούδα μπορούσε να τρίβεται σε αιχμηρές άκρες.

Πίνακας σύγκρισης για κοινές επιλογές πλεξούδας

Παρακάτω είναι μια πρακτική σύγκριση που μπορείτε να αντιγράψετε σε ένα RFQ. Επικεντρώνεται σε αυτό που αλλάζει στον πραγματικό κόσμο, όχι μόνο σε αυτό που φαίνεται διαφορετικό σε έναν κατάλογο.

Επαγγελματική συμβουλή: Όταν συγκρίνετε προμηθευτές, ζητήστε τους να αναφέρουν λεπτομέρειες κατασκευής (διάμετρος/μέτρηση κλώνου, κάλυψη πλεξούδας και προδιαγραφές τερματισμού). Το "ισοδύναμο πλάτος" δεν είναι ισοδύναμη απόδοση.

Ποιοτικούς ελέγχους και τεκμηρίωση θα πρέπει να ζητήσουν οι αγοραστές

Εάν το έργο σας είναι ευαίσθητο—ηλεκτρονικά ηλεκτρικού ρεύματος, βιομηχανικός εξοπλισμός, σιδηροδρομικές γραμμές, υποσυστήματα EV ή οποιαδήποτε διαδρομή εδάφους κρίσιμης σημασίας για την ασφάλεια—επεξεργαστείτεΣύρματα πλεκτά χαλκούσαν α συστατικό, όχι εμπόρευμα. Ακολουθεί μια καθαρή λίστα αιτημάτων QA που λειτουργεί χωρίς να συντρίβει τον προμηθευτή σας:

• Έλεγχος εισερχόμενου υλικού:Περιγραφή βαθμού χαλκού, περιγραφή επιμετάλλωσης (εάν υπάρχει) και ιχνηλασιμότητα παρτίδας
• Ηλεκτρική επαλήθευση:Μέθοδος ελέγχου αντίστασης/συνέχειας και κριτήρια αποδοχής (ανά μήκος ή ανά συγκρότημα)
• Επικύρωση τερματισμού:Εγγραφές ύψους/πλάτους πτύχωσης (εάν είναι πτυχωμένες), προσέγγιση δοκιμής έλξης και πρότυπο οπτικής επιθεώρησης
• Έλεγχος διαστάσεων:ανοχή πλάτους/πάχους, ανοχή απόστασης οπών (εάν συναρμολογείται με ωτίδες)
• Έγγραφα συμμόρφωσης:CoC/CoA όπως απαιτείται, και δηλώσεις περιβαλλοντικής συμμόρφωσης που ζητούνται από την αγορά σας
• Συσκευασία και χειρισμός:προστασία από συστροφές, μόλυνση και οξείδωση κατά την αποστολή/αποθήκευση

Βέλτιστες πρακτικές εγκατάστασης που αποτρέπουν βλάβες

Ακόμα και το καλύτεροΣύρματα πλεκτά χαλκούμπορεί να αποτύχει εάν εγκατασταθεί ως εκ των υστέρων. Αυτά είναι τα λάθη που προκαλούν διαλείπουσες βλάβες, θέρμανση ή πρώιμη μηχανική βλάβη:

• Βρώμικες επιφάνειες επαφής:Η βαφή, η οξείδωση ή το λάδι αυξάνουν την αντίσταση. Προετοιμάστε τη διεπαφή μετάλλου με μέταλλο.
• Μικρή περιοχή επαφής:Μια μικροσκοπική ροδέλα σε μια φαρδιά πλεξούδα μπορεί να δημιουργήσει ένα καυτό σημείο. Χρησιμοποιήστε κατάλληλο υλικό για πλήρη επαφή.
• Απότομες στροφές κοντά στους τερματισμούς:Κάμψη δεξιά στο ωτίο συμπυκνώνει καταπόνηση—αφήστε μια ήπια μετάβαση και ανακούφιση από την καταπόνηση.
• Χαλαρή ροπή με την πάροδο του χρόνου:Η δόνηση μπορεί να χαλαρώσει τις αρθρώσεις. Χρησιμοποιήστε μεθόδους κλειδώματος κατάλληλες για το σχέδιό σας και ελέγξτε ξανά τους κύκλους συντήρησης.
• Έκθεση σε τριβή:Εάν η πλεξούδα τρίβεται σε μια άκρη, προσθέστε ένα προστατευτικό μανίκι ή επαναδρομολογήστε το.
• Λανθασμένος σχεδιασμός διαδρομής:Διατηρήστε τους ιμάντες κοντούς όταν είναι δυνατόν και αποφύγετε τους περιττούς βρόχους που προσθέτουν αντίσταση.

Εάν η λειτουργία αποτυχίας σας είναι "δούλεψε κατά τη θέση σε λειτουργία αλλά αποτύχει αργότερα", επεξεργαστείτε τη διεπαφή εγκατάστασης (προετοιμασία επιφάνειας + ροπή + υλικό + ανακούφιση καταπόνησης) ως μέρος του ηλεκτρολογικού σχεδιασμού.

Συνεργασία με την Dongguan Quande Electronics Co., Ltd.

Εάν προμηθεύεστεΣύρματα πλεκτά χαλκούγια ιμάντες γείωσης, συνδέσμους σύνδεσης ή εύκαμπτες συνδέσεις, ο πιο γρήγορος δρόμος για ένα αξιόπιστο αποτέλεσμα είναι ένας προμηθευτής που μιλάει τόσο για «μηχανική» όσο και για «προμήθειες».Dongguan Quande Electronics Co., Ltd.τοποθετεί τα πλεκτά προϊόντα χαλκού της γύρω από πρακτικές ανάγκες κατασκευής: διαμορφώσιμες διαστάσεις, επιλογές πλεξούδας βάσει εφαρμογής και επιλογές συναρμολόγησης που ταιριάζουν σε πραγματικούς περιορισμούς εγκατάστασης.

Όταν επικοινωνήσετε, θα λάβετε καλύτερες προτάσεις (και λιγότερες αναθεωρήσεις) εάν μοιραστείτε τρία πράγματα εκ των προτέρων:

• Η αίτησή σας:ιμάντα γείωσης, εύκαμπτος σύνδεσμος, ιμάντας συγκόλλησης ή χρήση πλεξούδας σε στυλ μανίκι
• Το περιβάλλον σας:ντουλάπι εσωτερικού χώρου, υγρό φυτό, παράκτιος αέρας, επίπεδο δονήσεων
• Το σχέδιο τερματισμού σας:μέγεθος μπουλονιού/απόσταση οπών, τύπος ωτίδας και εάν χρειάζεστε προσυναρμολογημένα άκρα

FAQ

Ε: Είναι τα χάλκινα πλεκτά καλώδια καλύτερα από τα συμπαγή σύρματα για γείωση;

Συχνά ναι για ιμάντες και δεσμούς που κινούνται ή δονούνται. Η ευελιξία της πλεξούδας βοηθά στην αποφυγή της κόπωσης και διατηρεί τη σύνδεση σταθερή - υπό την προϋπόθεση ότι οι επιφάνειες τερματισμού και επαφής γίνονται σωστά.

Ε: Να επιλέξω γυμνό χαλκό ή κονσερβοποιημένη πλεξούδα χαλκού;

Ο γυμνός χαλκός μπορεί να είναι οικονομικά αποδοτικός σε ελεγχόμενα περιβάλλοντα. Σε υγρές ή ήπια διαβρωτικές ρυθμίσεις, επιλέγεται συνήθως ένα επιμεταλλωμένο φινίρισμα για να βοηθήσει στη διατήρηση της σταθερής συμπεριφοράς της επιφάνειας με την πάροδο του χρόνου. Η καλύτερη επιλογή εξαρτάται από την έκθεση, τους κύκλους συντήρησης και τη μέθοδο τερματισμού.

Ε: Τι σημασία έχει περισσότερο: πλάτος πλεξούδας ή κατασκευή πλεξούδας;

Η κατασκευή έχει σημασία τουλάχιστον όσο το πλάτος. Ο αριθμός/διάμετρος κλώνων, η στεγανότητα της ύφανσης και η ποιότητα τερματισμού συχνά καθορίζουν την ανθεκτικότητα και τη σταθερότητα αντίστασης στον πραγματικό κόσμο.

Ε: Γιατί θερμαίνονται οι ιμάντες γείωσης;

Η θέρμανση συνήθως δείχνει αντίσταση στην άρθρωση—κακή προετοιμασία επιφάνειας, μικρή επιφάνεια επαφής, χαλαρή ροπή ή λανθασμένο υλικό. Η πλεξούδα μπορεί να είναι μια χαρά? η διεπαφή είναι ο ένοχος.

Ε: Τι πρέπει να συμπεριλάβω σε ένα RFQ για σύρματα με πλέξη χαλκού;

Συμπεριλάβετε εφαρμογή, μήκος, εύρος πλάτους/πάχους (ή διατομή στόχου), περιβάλλον, περιγραφή κίνησης/δόνησης, λεπτομέρειες τερματισμού (μέγεθος/διάστημα οπών, ωτίδες) και οποιαδήποτε απαιτούμενη τεκμηρίωση.

Κλείσιμο σκέψεις

ΕξαγοράΣύρματα πλεκτά χαλκούγίνεται εύκολο μόλις σταματήσετε να τα αντιμετωπίζετε σαν «απλώς χαλκό» και αρχίσετε να τα αντιμετωπίζετε σαν μια λειτουργική διεπαφή μεταξύ ηλεκτρικής ενέργειας και κίνησης. Καθορίστε το περιβάλλον, κλειδώστε τον τερματισμό, επαληθεύστε την ποιότητα και εγκαταστήστε με σεβασμό στη φυσική επαφή — και θα αποφύγετε το πιο ακριβό είδος αποτυχίας: τη διακοπτόμενη.
