Είναι το καλώδιο γείωσης ESD το κλειδί για αξιόπιστο στατικό έλεγχο στα σύγχρονα ηλεκτρονικά;

Σε μια εποχή όπου η ηλεκτροστατική εκκένωση (ESD) μπορεί σιωπηλά να καταστρέψει ευαίσθητα ηλεκτρονικά εξαρτήματα και γραμμές παραγωγής,Καλώδιο γείωσης ESDαποτελεί μια κεντρική συσκευή για τη διασφάλιση ασφαλών διαδρομών εκκένωσης.

Τι είναι ένα καλώδιο γείωσης ESD & Προδιαγραφές κλειδιού

Ορισμός και Σκοπός

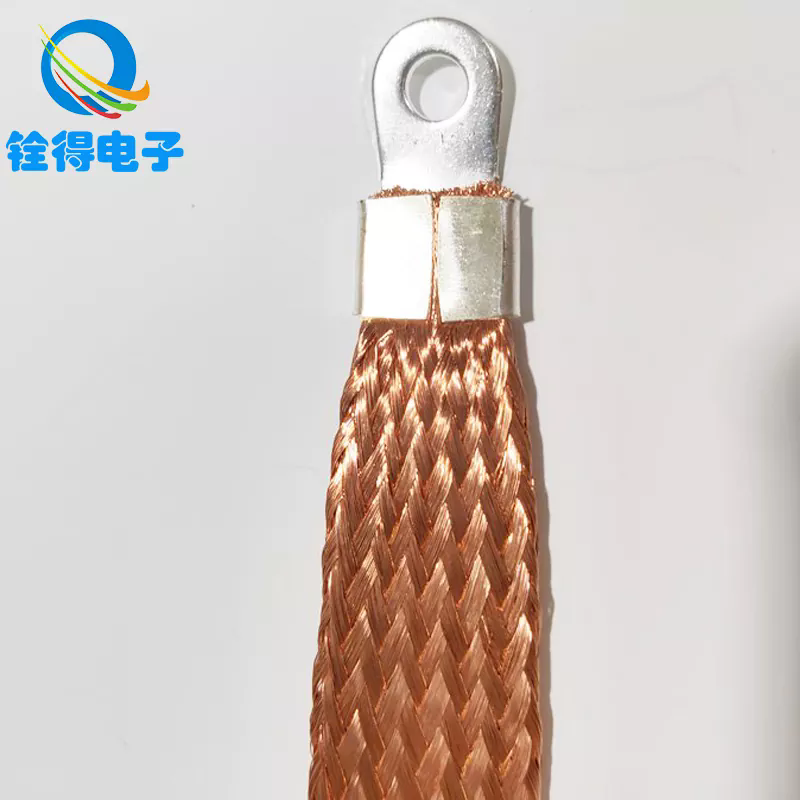

ΕναΚαλώδιο γείωσης ESD(αναφέρεται επίσης ως καλώδιο γείωσης ESD ή καλώδιο στατικής εκφόρτισης) είναι ένα αγώγιμο καλώδιο που συνδέει έναν πάγκο εργασίας, έναν ιμάντα καρπού, ένα πλαίσιο ιονιστή ή ένα στρώμα ESD σε ένα καθορισμένο σημείο γείωσης. Η λειτουργία του είναι να παρέχει μια διαδρομή χαμηλής αντίστασης για την ασφαλή διάχυση στατικών φορτίων στο έδαφος, αποτρέποντας ανεξέλεγκτες ηλεκτροστατικές εκκενώσεις που θα μπορούσαν να καταστρέψουν εξαρτήματα ή να προκαλέσουν δυσλειτουργίες.

Βασικές παράμετροι του καλωδίου γείωσης ESD

Ακολουθεί ένας τυπικός πίνακας προδιαγραφών που δείχνει τις τυπικές παραμέτρους που χρησιμοποιούνται για την επιλογή ή την αξιολόγηση τέτοιων καλωδίων:

Αυτές οι παράμετροι ενδέχεται να διαφέρουν ανάλογα με το περιβάλλον εφαρμογής, τους ρυθμιστικούς κανόνες και τις απαιτήσεις των πελατών.

Κεντρικό θέμα αυτού του άρθρου

Ο βασικός στόχος εδώ είναι να εξηγήσουμεγιατί ένα καλώδιο γείωσης ESD είναι κρίσιμο για στατικό έλεγχο, πώς να το επιλέξετε, να το εγκαταστήσετε και να το συντηρήσετε, καιποιες μελλοντικές τάσεις διαμορφώνουν την εξέλιξή του. Επιπλέον, το άρθρο θα απαντήσει σε δύο συνήθεις ερωτήσεις και θα σας καθοδηγήσει προς τις λύσεις της μάρκας Quande.

Γιατί το καλώδιο γείωσης ESD έχει σημασία — Πλεονεκτήματα και ρόλος

Γιατί ο στατικός έλεγχος είναι ζωτικής σημασίας

• Προστασία ευαίσθητων ηλεκτρονικών συσκευών: Τα σύγχρονα ολοκληρωμένα κυκλώματα, οι συσκευές επιφανειακής τοποθέτησης και οι αισθητήρες μπορούν να καταστραφούν από ελάχιστες ηλεκτροστατικές εκκενώσεις (συχνά κάτω από 100 V).

• Απόδοση και ποιότητα: Στατικά συμβάντα μπορεί να προκαλέσουν λανθάνουσα βλάβη, μειώνοντας την αξιοπιστία του προϊόντος και οδηγώντας σε αστοχίες πεδίου.

• Ασφάλεια και συμμόρφωση: Πολλά ηλεκτρονικά πρότυπα κατασκευής (όπως το ANSI/ESD S20.20, IEC 61340) απαιτούν καθορισμένες διαδρομές γείωσης και όρια αντίστασης.

Έτσι, το καλώδιο γείωσης ESD είναι ένα ζωτικό στοιχείο σε ένα πρόγραμμα ελέγχου ESD.

Πλεονεκτήματα ενός καλωδίου γείωσης ESD υψηλής ποιότητας

1. Ελεγχόμενη εκκένωση: Η ενσωματωμένη αντίσταση (συνήθως 1 MΩ) διασφαλίζει ότι ο στατικός ηλεκτρισμός διαχέεται με ασφαλή, ελεγχόμενο ρυθμό, μειώνοντας τον κίνδυνο δημιουργίας τόξου ή σπινθήρων.

2. Ευελιξία και μηχανική στιβαρότητα: Με πούλιες ή κολλημένο χαλκό στο εσωτερικό, το καλώδιο αντέχει την κάμψη και την καθημερινή φθορά πιο αξιόπιστα από έναν συμπαγή αγωγό.

3. Συνέπεια στο χρόνο: Η μόνωση υψηλής ποιότητας αντιστέκεται στην τριβή, την υγρασία και την έκθεση σε χημικά, διατηρώντας την απόδοση σε εργοστασιακό περιβάλλον.

4. Διαλειτουργικότητα: Οι τυπικοί σύνδεσμοι (βύσμα μπανάνας, κλιπ αλιγάτορα, υποδοχές κλειδώματος) κάνουν το καλώδιο συμβατό με ποικίλες υποδομές γείωσης.

5. Η σχέση κόστους-αποτελεσματικότητας: Σε σύγκριση με τα συστήματα ενεργητικής εκφόρτισης ή τους ιονιστές, ένα παθητικό καλώδιο είναι χαμηλού κόστους αλλά θεμελιώδες για στατικό έλεγχο.

Βασικός ρόλος σε ένα πρόγραμμα ελέγχου ESD

• Σύνδεση μεταξύ χειριστή και κοινού σημείου: Για ιμάντες καρπού ή ιμάντες φτέρνας, το καλώδιο διασφαλίζει ότι ο χειριστής παραμένει στο δυναμικό γείωσης.

• Σύνδεση από ψάθες ή εξοπλισμό στο έδαφος: Τα πατάκια ESD ή οι επιφάνειες εργασίας βασίζονται σε τέτοια καλώδια για τη μεταφορά φορτίου στο έδαφος της εγκατάστασης.

• Backup και πλεονασμός: Σε πολύπλοκα συστήματα ESD, πολλαπλές διαδρομές γείωσης μειώνουν τις αστοχίες ενός σημείου.

Από άποψη ποιότητας και συμμόρφωσης, η αμέλεια κατά τον καθορισμό ή την επικύρωση του καλωδίου γείωσης ESD μπορεί να υπονομεύσει ένα ολόκληρο πρόγραμμα στατικού ελέγχου.

Πώς να επιλέξετε, να εγκαταστήσετε και να διατηρήσετε ένα καλώδιο γείωσης ESD

Επιλέγοντας το σωστό καλώδιο (Πώς)

Όταν επιλέγετε ένα καλώδιο γείωσης ESD, λάβετε υπόψη τα ακόλουθα βήματα:

• Επαληθεύστε την απαίτηση αντίστασης: Βεβαιωθείτε ότι το καλώδιο πληροί ή είναι εντός ανοχής 1 MΩ (ή σύμφωνα με το σχετικό πρότυπο).

• Επιλέξτε τον τύπο σύνδεσης: Επιλέξτε συνδέσμους συμβατούς με τον εξοπλισμό σας (βύσμα μπανάνας, υποδοχή κλειδώματος, κλιπ αλιγάτορα).

• Το μήκος έχει σημασία: Επιλέξτε ένα μήκος που επιτρέπει την εύκολη πρόσβαση χωρίς υπερβολική χαλάρωση (1,2 m είναι συνηθισμένο).

• Ελέγξτε τη μηχανική σχεδίαση: Το πούλιες ή ο πλεγμένος αγωγός βοηθά στην αντίσταση στην κούραση από το λύγισμα.

• Αντοχή μόνωσης: Χρησιμοποιήστε υλικά με καλή αντοχή στην τριβή, τα χημικά και τη θερμοκρασία για βιομηχανικά περιβάλλοντα.

• Πιστοποιήσεις και εκθέσεις δοκιμών: Ζητήστε αναφορές δοκιμών (αντίσταση, βλάβη μόνωσης, δύναμη έλξης) από τον κατασκευαστή.

Οδηγίες εγκατάστασης (Πώς)

Η σωστή εγκατάσταση είναι το κλειδί για την αποτελεσματικότητα:

1. Συνδέστε πρώτα το καλώδιο στο λουρί καρπού ή στο χαλάκι, μετά στο κοινό σημείο γείωσης.

2. Εξασφαλίστε το κοινό σημείοσε μια γνωστή γείωση ή γείωση μπάρα διαύλου.

3. Αποφύγετε τις απότομες στροφές ή τσακίσεις— τα καλώδια πρέπει να έχουν απαλούς βρόχους για μείωση της πίεσης.

4. Διαδρομή μακριά από γραμμές υψηλής τάσης ή θορυβώδεις γραμμέςγια αποφυγή ηλεκτρικών παρεμβολών.

5. Εκτελέστε περιοδικές δοκιμές, συνήθως μηνιαία ή τριμηνιαία, για να επιβεβαιωθεί η συνέχεια και η αντίσταση.

6. Αντικαταστήστε τα κατεστραμμένα ή φθαρμένα καλώδιααμέσως — ακόμη και μικρά σπασίματα ή ρωγμές μόνωσης μπορεί να καταστήσουν το καλώδιο αναποτελεσματικό.

Συντήρηση και επικύρωση (Πώς)

• Χρησιμοποιήστε έναΕλεγκτής αντίστασης πάγκου ESDγια τη μέτρηση της αντίστασης μεταξύ του χειριστή ή του τάπητα και του κοινού σημείου.

• Η μετρούμενη αντίσταση πρέπει να παραμένει εντός της ανοχής (π.χ. 0,9–1,2 MΩ).

• Επιθεωρήστε το σακάκι για κοψίματα, εκδορές ή αποχρωματισμό.

• Λυγίστε απαλά το καλώδιο για να παρατηρήσετε σημάδια θραύσης εσωτερικού καλωδίου (διακοπτόμενη συνέχεια).

• Τεκμηριώστε κάθε δοκιμή — η ιχνηλασιμότητα είναι σημαντική για τα καθεστώτα ποιότητας και ελέγχου.

Κοινές Εφαρμογές

• Γραμμές συναρμολόγησης ηλεκτρονικών: Για κάθε σταθμό χειριστή (λουράκι καρπού) ή χαλάκι σταθμού εργασίας.

• Επισκευή και επισκευή πάγκων: Προστασία κατά τη συγκόλληση, την επιθεώρηση και το χειρισμό.

• Cleanrooms και fabs ημιαγωγών: Όπου ο στατικός έλεγχος είναι κρίσιμος για την απόδοση.

• Εργαστήρια και εργαστήρια Ε&Α: Για περιβάλλοντα πρωτοτύπων και δοκιμών.

• Χώροι συσκευασίας και αποστολής ασφαλείς για ESD: Γείωση αγώγιμων δίσκων και συστημάτων μεταφοράς.

Μελλοντικές Τάσεις, Προκλήσεις & Ένταξη

Εξελισσόμενα Πρότυπα και Συμμόρφωση

Πρότυπα όπωςIEC 61340καιANSI/ESD S20.20απαιτούν όλο και περισσότερο αυστηρότερη επικύρωση, ιχνηλασιμότητα και συμμόρφωση με τον έλεγχο. Οι κατασκευαστές και οι χρήστες θα αντιμετωπίζουν συχνότερους ελέγχους και θα πρέπει να παρουσιάζουν τεκμηριωμένα στοιχεία για τις κατάλληλες πρακτικές γείωσης. Το καλώδιο γείωσης ESD πρέπει να πληροί τις εξελισσόμενες ανοχές αντίστασης και τις απαιτήσεις ασφάλειας υλικών.

Έξυπνη και ψηφιακή παρακολούθηση

Η επόμενη γενιά καλωδίων μπορεί να ενσωματωθείενσωματωμένοι αισθητήρες ή έξυπνα τσιπγια την παρακολούθηση της ακεραιότητας του καλωδίου, της μετατόπισης της αντίστασης και των κύκλων χρήσης. Αυτά τα «έξυπνα καλώδια» θα ειδοποιούσαν τα συστήματα συντήρησης εάν η αντίσταση απομακρυνθεί από την εμβέλεια ή εάν επίκειται μηχανική βλάβη.

Βελτιώσεις υλικών και αντοχής

Προόδους σενανο-υλικά, πολυμερή υψηλής απόδοσης, και πιο ελαστικοί αγωγοί (π.χ. επάργυροι πούλιες, σύνθετα υλικά νανοσωλήνων άνθρακα) θα αυξήσουν τη διάρκεια ζωής, θα βελτιώσουν την ευελιξία και θα μειώσουν τα ποσοστά αστοχίας σε σκληρά περιβάλλοντα.

Ενοποίηση με συστήματα IoT και MES

Σε πλήρως ψηφιοποιημένα εργοστάσια, κάθε καλώδιο γείωσης μπορεί να φέρει ένα αναγνωριστικό ή ένα σήμα που το συνδέει με τοManufacturing Execution System (MES). Αυτό δίνει ορατότητα στα διαστήματα συντήρησης, τη συμμόρφωση του χειριστή και την υγεία του στατικού ελέγχου σε πραγματικό χρόνο.

Προκλήσεις που πρέπει να ξεπεραστούν

• Εξισορρόπησηκόστος έναντι προηγμένων χαρακτηριστικών: Οι λύσεις έξυπνων καλωδίων ενδέχεται να αυξήσουν το κόστος, επηρεάζοντας την υιοθέτηση σε τομείς με χαμηλότερο περιθώριο κέρδους.

• Περιβαλλοντικό στρες και φθορά: Η υψηλή υγρασία, η έκθεση σε χημικά και η τριβή παραμένουν συνεχείς απειλές.

• Συμμόρφωση χρήστη: Ακόμη και με καλώδια κορυφαίας βαθμίδας, η ακατάλληλη σύνδεση ή η επίβλεψη του χρήστη υπονομεύει την απόδοση.

Συχνές Ερωτήσεις (FAQ)

Ε1: Τι αντίσταση πρέπει κανονικά να έχει ένα καλώδιο γείωσης ESD;
Α1: Ο τυπικός στόχος είναι1 MΩ ±10%(δηλαδή 0,9 MΩ έως 1,1 MΩ). Αυτή η αντίσταση περιορίζει με ασφάλεια το ρεύμα εκφόρτισης, ενώ επιτρέπει τη ροή του στατικού στη γείωση. Σε ορισμένες ρυθμίσεις, μια ζώνη ανοχής 0,75–1,25 MΩ είναι αποδεκτή, ανάλογα με το πρότυπο ή τις απαιτήσεις του πελάτη.

Ε2: Πόσο συχνά πρέπει να ελέγχεται ή να αντικαθίσταται ένα καλώδιο γείωσης ESD;
A2: Η δοκιμή πρέπει να γίνεται τουλάχιστονμηνιαία ή τριμηνιαία, ανάλογα με το καθεστώς ποιότητας και τη συχνότητα ελέγχου. Εάν οι μετρήσεις ξεφύγουν από την ανοχή ή το χιτώνιο εμφανίσει ζημιά (κοψίματα, γδαρσίματα, αποχρωματισμός), το καλώδιο πρέπει νααντικαταστάθηκε αμέσως. Η μηχανική κόπωση ή η διακοπτόμενη συνέχεια κατά την κάμψη είναι σημάδι αστοχίας.

Περίληψη & Εισαγωγή Μάρκας

ΟΚαλώδιο γείωσης ESDείναι ένα θεμελιώδες, αλλά συχνά υποτιμημένο, στοιχείο σε οποιοδήποτε αποτελεσματικό πρόγραμμα στατικού ελέγχου. ΚατανόησηΤιείναι,Γιατίέχει σημασία για την απόδοση, την αξιοπιστία και την ασφάλεια του προϊόντος καιπωςη επιλογή, η εγκατάσταση, η δοκιμή και η διατήρησή του αποτελεί τη ραχοκοκαλιά μιας ισχυρής στρατηγικής ESD. Κοιτάζοντας μπροστά, η ενσωμάτωση έξυπνων καλωδίων, η συνδεσιμότητα IoT, τα προηγμένα υλικά και τα αυστηρότερα πρότυπα θα διαμορφώσουν την εξέλιξη αυτής της τεχνολογίας.

ότανπροσφέρει ένα πλήρες φάσμα λύσεων γείωσης ESD — συμπεριλαμβανομένων ανθεκτικών, πιστοποιημένων καλωδίων γείωσης ESD σχεδιασμένα για μεγάλη διάρκεια ζωής, σταθερή απόδοση και απρόσκοπτη ενσωμάτωση σε προηγμένα συστήματα παραγωγής. Για προσαρμοσμένες προδιαγραφές, τεχνική υποστήριξη ή ερωτήσεις προμηθειών,επικοινωνήστε μαζί μας.
